Produktdetails:
|
Speichertemperatur: | -20 ̊+70 °C | USB-Stiftspannung: | -0,3 bis 5,5 V |
---|---|---|---|
Gehäusetemperatur: | 5 bis 45°C | Genauigkeit des Baud-Rate-Setpoints: | -10 bis 10 PPM |
Wechselspannungsfrequenzbereich: | 47~63Hz | Wechselspannungs-Strecke: | 90 ~ 246 AVC |
Hervorheben: | 4 Kanal unterschiedliche Rate-Geräte,29Gb/S-Geräte mit unterschiedlicher Geschwindigkeit |

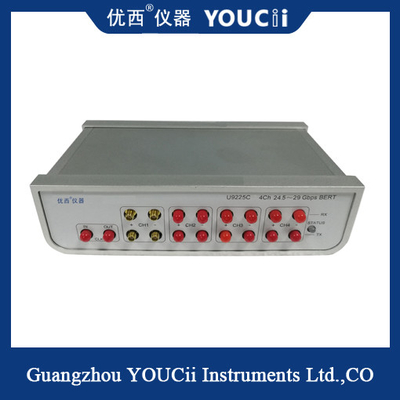

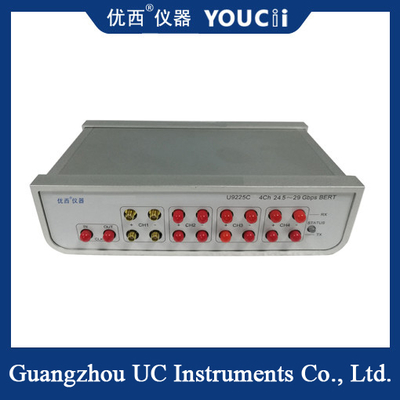

Der U9225C 4-Kanal-Impulsmustergenerator mit einer Leistung von 24,5 ~ 29,0 Gb/s (100 Gb/s) und einem Fehlermelder ist leistungsstark.flexibler und kostengünstiger Vierkanal-Pulsmuster-Generator und Fehlerdetektor, der von 24 Stunden an arbeiten kann.5 Gb/s bis 29 Gb/s pro Kanal. 4 Kanäle 29,0 Gb/s machen es insgesamt zu einer Testkapazität von mehr als 100 Gb/s.Es ist auch eine eigenständige Bit Error Rate Testlösung, die einen internen Vollrate-Uhr-Synthesizer enthält.
Seine geringe Größe ermöglicht es, ihn in der Nähe des Prüfgeräts (DUT) zu platzieren.Es kann auch weiter entfernt mit dem TX-Treiber vor und nach Betonungsteuerung Funktionen platziert werden, um Kabel und Verbindung Verluste zu kompensierenEs verfügt auch über eine nicht zerstörerische, integrierte Augenumriss-Erfassung sowie eine schnelle Augenhöhe- und -breitenmessung.
Eigenschaften
Vierkanal NRZ PPG und ED
12,25-14,5 und 24,5-29 Gb/s
Typische JRMS von 1 PS und JPP von 6 PS
PRBS 2^7, 9, 15, 23, 31
Augenüberwachung
Interner Uhr-Synthesizer
PPM-Verlagerungskontrolle
Einstellbarer Takt
Außenuhr-Eingabe
TX-Spiegel von 200 bis 1100 mV PPDIFF
Vor und nach dem Cursor Akzent (6 dB)
Querschnittsanpassung (35 bis 65%)
Spezifikation
Absolute Höchstratings | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
Speichertemperatur | Z | - 20 | - Ich weiß. | 70 | °C | |
Wechselspannungsbereich | VAC | 90 | - Ich weiß. | 246 | VAC | |
Wechselspannungsfrequenzbereich | VFREQ | 47 | - Ich weiß. | 63 | Hz | |
Daten-RF-Spannungseingang | VinDaten | - Oh, nein.3 | - Ich weiß. | 1.2 | V | |
Uhr In Spannungseingang | VinClk | 0 | - Ich weiß. | 1.2 | V | |
USB-Stiftspannung | VinUSB | - Oh, nein.3 | - Ich weiß. | 5.5 | V | |
HBM-Rohfrequenz- und Uhr-ESD | RFesdH | - 1.000 | - Ich weiß. | 1000 | V | |
RF, Clock und USB-Lachup | Vl | - 100 | - Ich weiß. | 100 | mA | |
USB ESD HBM | USBesdH | - 2000 | - Ich weiß. | 2000 | V | |
USB-ESD-CDM | USBesdC | - 500 Dollar. | - Ich weiß. | 500 | V | |
Elektrische Eigenschaften | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
Falltemperatur | Tc | 5 | - Ich weiß. | 45 | °C | |
Wechselstrom | Icc | 0.75 | 200 | - Ich weiß. | mA | |
Baudrate (NRZ-Format) | BR | 12.25/24.5 | 14.5/29 | Gebäude | ||
Genauigkeit des Baud-Rate-Setpoints | BRa | - 10 | - Ich weiß. | 10 | PPM | (Anmerkung 1) |
Baud-Rate PPM Offset | BRo | - 999 | - Ich weiß. | 999 | PPM | Schrittgröße 1 PPM |
Schalten Sie die Initialisierungszeit ein | Tonnen | - Ich weiß. | - Ich weiß. | 15 | Sekunden | |
Schritte der Augenphase | Elektromagnetische Energie | - Ich weiß. | - Ich weiß. | 128 | Schritte | 0,16 PS pro Einheit |
Schritte zur Augenbreite | EMv | - Ich weiß. | - Ich weiß. | 64 | Schritte | 8 mV pro Einheit |
Anmerkung 1: Alterung, Temperatur und Spannung |
