Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal

Ich bin online Chat Jetzt

Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal

Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal
Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal

Großes Bild :  Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal

Produktdetails:
Herkunftsort: China
Markenname: YOUCII
Zertifizierung: CU,IOS
Modellnummer: U8201MINI
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: negotiate a price
Verpackung Informationen: Ausgestopft
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 20 Stück+pro Monat

Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal

Beschreibung
Sensor-Element: InGaAs Leistungsbereich (dBm): +7 ~ -70 dBm
Linearitäten (Energie): Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfme Rückkehrverlust: > DB 40
Ausgleichszeit: 2 Jahre Gewicht (Kilogramm): 0,5
Hervorheben:

Mini-optische Leistungsmesser

,

Im Fahrwerk eingebautes optisches Leistungsmesser

Mini-optischer Leistungsmesser eingebautes Fahrwerk benutzerdefinierter Kanal



Umriss

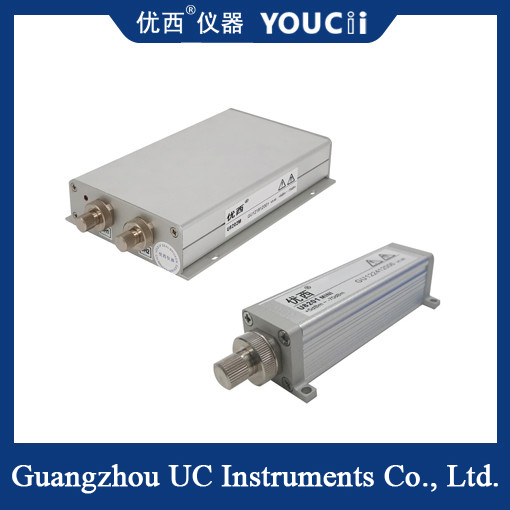

Das optische Leistungsmessmodul U8201MINI von Guangzhou Uniwest verwendet eine 6PIN-Kommunikationsoberfläche, verwendet eine passende Steckdose, um mit einem PC zu kommunizieren,und zeigt Daten an und setzt Parameter durch Konfigurationssoftware.

Das optische Leistungsmessermodul UC8201MINI kann für hochpräzise DWDM-Komponenten mit WD-Division-Multiplexing, optische Wellenleitungsgitterarray-AWG-Komponenten,Komponenten für PLCs mit optischem Wellenführer, WSS, OPM, DPSK, optische Verstärker EDFA und andere allgemeine optische Glasfasermessanwendungen.UC8201MINI weist die Merkmale einer kompakten Form auf, besonders geeignet für die Montage in mehrkanälige optische Leistungsmesssystemen.



Sollte



¢ WDM-, GFF-, AWG-, PLC-Gerätetest

¢ Einsatzverlust, Rücklaufverlustmessung

¢ Optische Fasersensor, Prüfung von Glasfaserkabeln

️ Messung der Polarisierungsmodus-Dispersion PMD und der polarisierungsabhängigen Verluste PDL

¢ Tests im Labor für Forschung und Entwicklung im Bereich der optischen Faser und Kommunikation



Spezifikation



Produktmodell

U8201MINI
Sensorelement InGaAs
Wellenlängenbereich 850 ~ 1700 nm
Kalibrierungswellenlänge 850/980/1310/1490/1550/1610 nm
Leistungsbereich (dBm) +7 ~ -70 dBm

Leistungsprobenzeitraum (Rate)

1 ms ((1KHz)
Anwendungsfaserart Standard SM und MM bis zu 62,5 um Kerngröße
optische Eingabeoberfläche FC/PC oder FC/APC

Absolute Unsicherheit (Genauigkeit) bei Bezugszustand

± 4% (1200 nm bis 1610 nm)

Relative Unsicherheit (Genauigkeit) unter Referenzbedingungen

< 0,02 dB Typisch
Linearität (Leistung) Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfmethoden ist die Bewertung der Wirksamkeit der Prüfmethode zu berücksichtigen.
Rückkehrverlust > 40 dB
Kommunikationsoberfläche RS232
Kalibrierzeit 2 Jahre
Betriebstemperatur 0 ~ +40°C
Speichertemperatur -30 ~ +80°C
Abmessungen 37 mm W, 25 mm H, 115 mm D
Gewicht 00,5 kg



Modulbeschreibung



Mini-optischer Leistungsmesser - im Chassis benutzerdefinierter Kanal 0

Vorderseite Hinterseite
