Produktdetails:
|
Sensor-Element: | InGaAs | Kalibrierungs-Wellenlänge: | 850/980/1310/1490/1550/1610 nm/1510~1625 nm Kontinuierliche Kalibrierung |
---|---|---|---|
Anwendungs-Faser-Art: | Standard-Inspektion und Millimeter um Speicherkapazität bis 62,5 | Ungewissheit (Genauigkeit): | ± 4% (1200 Nanometer | 1610 Nanometer) |
Linearitäten (Energie): | Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfme | Operations-Temperatur: | ℃ 0~ +40 |
Hervorheben: | Mehrkanaloptischer Leistungsmesser,1625Nm optische Leistungsmesser |

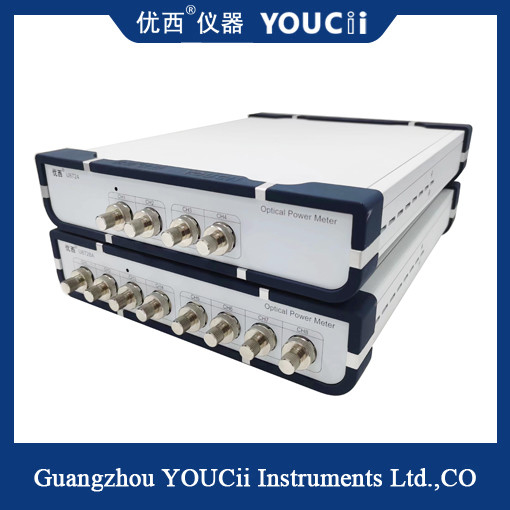

Mehrkanaloptischer Leistungsmesser 1510~1625 Nm kontinuierliche Kalibrierung
Einführung des Produkts:
U8724/84/8-Kanal-optische Leistungsmessgeräte bieten eine überlegene Leistung bei der Prüfung von DWDM-Komponenten, AWG- und PLC-Komponenten, optischen Verstärkern,mit einer Breite von mehr als 20 mm,Es ist speziell für den Einsatz in Produktionslinien mit hohem Volumen ausgelegt.
U8724Die Prüfsysteme für optische Leistungsmessgeräte sind effizient, kompakter, schnell anlaufend und erschwinglich.und kann auch bis zu 64-Kanal-Kombination Testsystem für Kunden zur Verfügung stellen.
U8724/8 technische Spezifikation:
Modell # | U8724/8A | U8724/8B | U8724/8C |
Sensorelement | InGaAs | ||
Wellenlängenbereich | 850 ~ 1700 nm | ||
Kalibrierungswellenlänge | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm Kontinuierliche Kalibrierung |
|
Leistungsbereich | +10 ~ -65 dBm | +25 ~ -55 dBm | +5~-75 dBm |
Probenahmezeit | 100us (10KHz) | 10 us (100KHz) | |
Anwendungsfaserart | Standard SM und MM bis zu 62,5 um Kerngröße | ||
Unsicherheit (Genauigkeit) | ± 4% (1200 nm bis 1610 nm) | ||
Relative Unsicherheit (Genauigkeit) | < 0,02 dB Typisch | ||
Linearität (Leistung) | Bei der Prüfung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Prüfmethoden ist die Bewertung der Wirksamkeit der Prüfmethode zu berücksichtigen. | ||
Rückkehrverlust | > 40 dB | ||
Kommunikationsoberfläche | RS232, USB, Steuerung per PC | ||
Betriebstemperatur | 0 °C + 40 °C | ||
Speichertemperatur | -30 °C bis +80 °C | ||
Umkalibrierungszeit | 2 Jahre | ||
Abmessungen | 235 mm W, 55 mm H, 320 mm D | ||
Gewicht | 30,0 kg |
