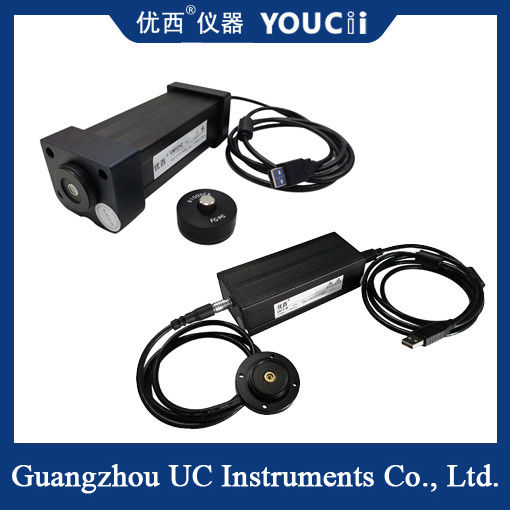

Optische Leistungsmessung Probe Kleine Größe und hohe Effizienz Leistung optional
Die Probenahmezeit des Hochgeschwindigkeitsoptischen Leistungsmessmoduls U8721 von Guangzhou Youxi kann das uS-Niveau erreichen und die Daten können schneller erfasst und verarbeitet werden.Das Leistungsmessermodul verwendet eine USB-Kommunikationsoberfläche, die direkt mit dem PC kommunizieren, Daten anzeigen und Parameter über die Konfigurationssoftware festlegen kann.
Das Hochgeschwindigkeitsoptische Leistungsmessmodul U8721 kann in hochpräzisen WDM-Komponenten, optischen Wellenleitungsgitteranlagen AWG-Komponenten, planaren optischen Wellenleitungs-PLC-Komponenten, WSS, OPM, DPSK,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.Im Vergleich zu anderen Modellen von Guangzhou Youxi Leistungsmessgeräten weist U8721 die Eigenschaften einer schnellen Probenahme und einer kleinen Form auf.mit einer Breite von mehr als 10 mm,.
Anwendung
▲Prüfung der WDM-, GFF-, AWG-, PLC-Geräte
▲- Ich weiß.Einsatzverlust, Rücklaufverlustmessung
▲- Ich weiß.Optischer Fasersensor, Prüfung von Glasfaserkabeln
▲- Ich weiß.Messung der Dispersion PMD im Polarisierungsmodus und des polarisierungsabhängigen Verlustes PDL
▲- Ich weiß.Test in einem Labor für Forschung und Entwicklung im Bereich Glasfaser und Kommunikation
| Modell |
Umit einem Durchmesser von |
U8721B |
U8721C |
U8721D |
U8721H |
| Sensorelement |
InGaAs |
| Wellenlängenbereich |
850 ~ 1700 nm |
| Kalibrierungswellenlänge |
850 / 980 / 1310 / 1510 ~ 1640 nm kontinuierliche Kalibrierung |
| Leistungsbereich (dBm) |
+ 5 ~ - 65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Leistungsprobenzeitraum (Rate)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Anwendungsfaserart |
Standard SM und MM |
| Optische Eingabeoberfläche |
mit einer Breite von nicht mehr als 15 mm/LC/SC-Adapter |
|
Absolute Unsicherheit (Genauigkeit) bei Bezugszustand
|
± 4% (1200 nm bis 1610 nm) |
|
Relative Unsicherheit (Genauigkeit) unter Referenzbedingungen
|
< 0,02 dB Typischer Wert |
| Linearität (Leistung) |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist die Angabe der in Absatz 1 genannten Anforderungen zu beachten. |
| Rückkehrverlust |
> 40 dB |
| Kommunikationsoberfläche |
USB-Stick |
+Trig |
+Trig +BNC |
+Trig |
| Kalibrierzeit |
2 Jahre |
| Betriebstemperatur |
0 ~ +40°C |
| Speichertemperatur |
-30 ~ +80°C |
| Abmessungen |
52 mm H, 60 mm W, 150 mm D |
| Gewicht |
10,0 kg |
Beschreibung:
U8721A wird hauptsächlich für die Überwachung der schnellen optischen Leistung verwendet.
U8721B Lichtempfindliche Oberfläche PD externer Art, hauptsächlich zur Messung durch räumliches Lichtscannen verwendet.
Der schnelle synchrone Scan U8721C wird hauptsächlich in DWDM/AWG-Wellenlängenmesssystemen verwendet.
U8721D schneller synchroner Scan mit analoger BNC-Ausgabe.
USB-zu-1B4-Kern-geschirmtes Kabel
Der Kommunikationsanschluss ist an das USB-Kabel mit 1B4-Kern-Schirmanschluss angeschlossen und direkt an den PC angeschlossen, um eine Kommunikation herzustellen.
