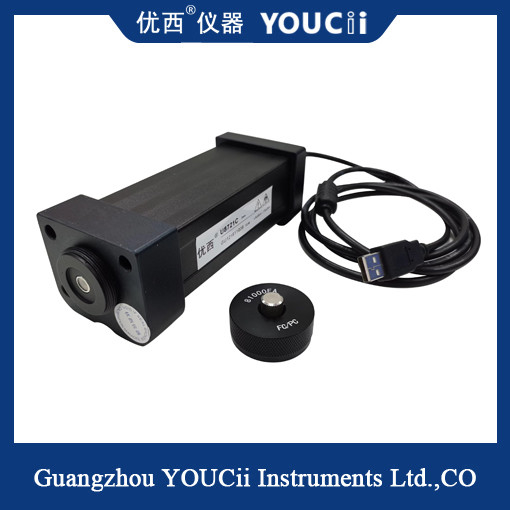

Schnelle optische Stromzähler-Sonde computergesteuerte 850 | 1700nm
fassen Sie zusammen:
Der Repräsentativzeitraum des optischen Hochgeschwindigkeitsmoduls des Stromzählers U8721 von Guangzhou Youxi kann uns gerade erreichen, und die Daten können schneller erworben werden und verarbeitet werden. Das Stromzählermodul nimmt USB-Kommunikationsschnittstelle, die PC direkt sein kann, Anzeigendaten und Satzparameter durch Konfigurations-Software an.
Das optische Hochgeschwindigkeitsmodul des Stromzählers U8721 kann in hohe Präzision Verdrahtungshandbuch-Komponenten, optische Wellenleitergitterreihe AWG-Lehrekomponenten, planare optische Wellenleiter PLC-Komponenten, WSS, OPM, DPSK, optischer Verstärker EDFA und andere allgemeine optische Maßanwendungen benutzt werden aus optischen Fasern. Verglichen mit anderen Modellen von Stromzähler Guangzhous Youxi, hat U8721 die Eigenschaften der Hochgeschwindigkeitsprobenahme und die kleine Form, besonders passend für Versammlung in optisches Stromzählerprobenahmemehrkanalsystem.
Eigenheit:
schneller Start und hohe Maßgenauigkeit
breite dynamische Leistungsmessungsstrecke
eine breite Auswahl von Leistungsbereichen und von Kanälen
USB-Kommunikationsschnittstelle, Hochgeschwindigkeits- und bequem
erschwinglich
Treffen Sie zu:
Verdrahtungshandbuch, GFF, AWG-Lehre, PLC-Gerättest
fügen Verlust, Rückflussdämpfungsmaß ein
Sensor aus optischen Fasern, Lichtwellenleitertest
Polarisations-Modusstreuung PMD und PDL-Maß Verlust der Polarisation abhängiges
Glasfaser, Kommunikation R&D-Laborversuch
U8721C-Produktregelung
|
Modell
|
U8721C |
| Sensor-Element |
InGaAs |
| Wellenlängenbereich |
850 | 1700 Nanometer |
| Kalibrierungswellenlänge |
850 / ununterbrochene Kalibrierung 980/1310/1510~1640nm |
| Leistungsbereich (dBm) |
+ 5 | -80 |
|
Energieprobenahmezeitraum (Rate)
|
10 wir (100KHz) |
| Anwendungs-Faser-Art |
Standard-Inspektion und Millimeter |
| optische eingegebene Schnittstelle |
Stützendes bloßes Fasergelenk oder Adapter FC /LC/SC |
|
Absolute Ungewissheit (Genauigkeit) an der Referenzbedingung
|
± 4% (1200 Nanometer | 1610 Nanometer) |
|
Relative Ungewissheit (Genauigkeit) an der Referenzbedingung
|
< 0,02 typischer Wert DBs |
| Linearitäten (Energie) |
≤± 0.06dB (1200 | 1610 Nanometer, + 0 | -60dBm) |
| Rückflussdämpfung |
> DB 40 |
| Kommunikationsschnittstelle |
+Trig |
| Kalibrierungszeitraum |
2 Jahre |
| Operations-Temperatur |
0 | +40℃ |
| Lagertemperatur |
-30 | +80℃ |
| Maße |
52mm H, 60 Millimeter W, 150 Millimeter D |
| Gewicht |
1,0 Kilogramm |
Andere Benutzer stellen die folgenden Fragen:
Verbindung der Faser 1.What ist für Lichtquelle- und Stromzählerdurchführung erforderlich?
Eine Lichtquelle und ein Stromzähler werden angefordert, um das wichtigste Maß einer fiberoptischen Verbindung, die Gesamteinfügungsdämpfung durchzuführen dieser Verbindung. Im Allgemeinen vergleichen Sie die Menge des Lichtes einsteigend in ein Ende der Faser mit der Menge des Lichtes aus das andere Ende der Faser herauskommend.
.
2.What ist gutes dBm für Faser?
Positives dBm bedeutet die Energie, die weniger als 1mw größer als 1mw und negative Durchschnitte ist. Ein guter Lasersender für eine singlemode Verbindung hat eine Leistungsabgabe von | +3 bis +6 das dBm - 2-4mw - verbunden in die Faser. Ein VCSEL für Verbindungen in mehreren Betriebsarten sollte eine Energie um 0dBm haben - 1mw.
