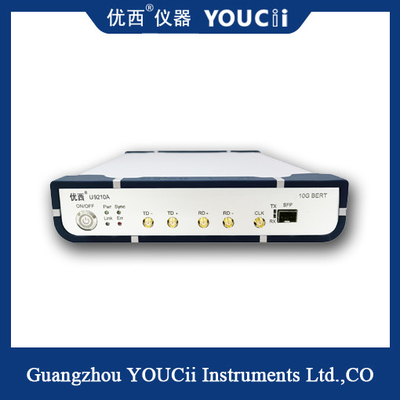

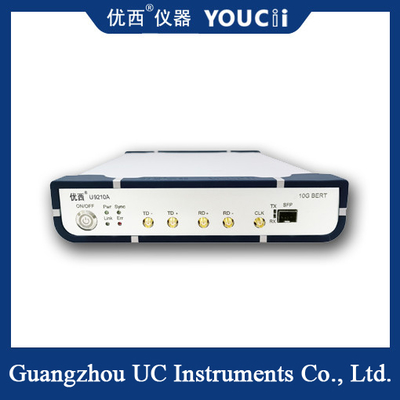

10G Full Rate BERT Support Code für PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Leistungsmerkmale:

   Ein optischer SFP-Kanal und ein elektrischer Kanal, zwei Kanäle synchroner Ein- und Ausgang, Fehlercodetests können unabhängig durchgeführt werden.

   Unterstützung für kontinuierliche Fehlererkennung und Zeitfehlererkennung.

   Unterstützung der vollen Datenrate von 622M bis zu 11,7 Gbit/s；

   Unterstützte Codetypen: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   Ein Kanal mit geringem Jitter-Taktausgang, der optische Kanal und der elektrische Kanal teilen sich einen Takt, die Taktsynchronisation der beiden Kanäle.

   Kommunikationsmodus USB HID oder USB-COM.

 Software Funktion Einführung

• Datenrate: Einstellen der aktuellen Datenrate.
• Datenmuster: Einstellen des aktuellen PRBS (Muster).
• Rx-Modus: Das Gerät hat zwei Kanäle, einen optischen Kanal und einen elektrischen Kanal. Wählen Sie den Empfangseingang als optischen Kanal oder elektrischen Kanal, wenn Sie den Empfindlichkeitstest durchführen. Die SFP-Schnittstelle ist der optische Kanal, RX+ und RX- sind der elektrische Kanal.
• Dateninvertierung: Die Polarität des elektrischen Kanaleingangssignals kann umgekehrt eingestellt werden, z. B. RX+ zu TX- und RX- zu Tx+.
• Gating-Zeit: Einstellung der Akkumulationszeit für die Akkumulations-BER-Messung.
• Start-Taste: Starten Sie die Einstellung der Parameter und testen Sie die Momentan-BER und die Akkumulations-BER.
• Aktualisieren-Taste: Manuelles Aktualisieren der akkumulierten BER.
• USB-Adressfeld:Automatisches Auflisten aller USB-Geräteadressen, wählen Sie eine USB-Adresse aus und drücken Sie die Verbinden-Taste, um das aktuelle Gerät zu verbinden.
• Momentane BER (Bitfehlerrate): Aktualisierung in 200-ms-Intervallen.

Akkumulations-BER (Bitfehlerrate): Akkumulieren der momentanen Bitfehleranzahl und der verstrichenen Zeit, Akkumulations-BER = momentane Bitfehleranzahl / (verstrichene Zeit * Gesamtbitanzahl).
