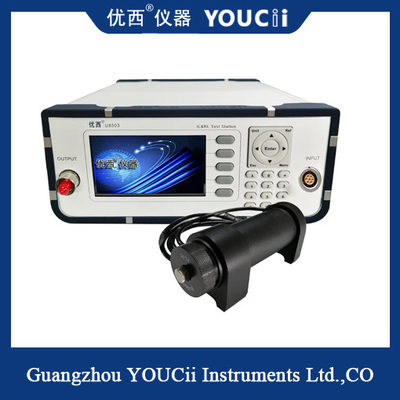

U8503+U82021Ein Kompaktes, direktes Anzeigegerät für die bequeme Messung von Rückverlust, Einlassverlust und Leistung.Der Zähler ist sehr einfach zu bedienen und ideal für Hersteller von Faserkabel-Jumpern.

DieU8503+U82021ist ein Ein-/Rückverlustmessgerät mit Lichtquelle extern. The integration of a FC/APC ultra-low back reflection connector on the output port enables the use of hybrid jumpers to accommodate measurements with various connector types without compromising the return loss measurement range. Wenn ein Prüfgerät (DUT) mit dem Jumper verbunden ist und der DUT-Ausgang beendet wird, wird der Rücklaufverlust des DUT angezeigt.

Spezifikation

Was ist ein Rückkehrverlust?

Wenn ein Glasfasersignal in ein optisches Geräteelement (z. B. einen Glasfaseranschluss) eindringt oder es verlässt, entsteht durch Diskontinuität und Impedanzverschiebung ein Reflektieren oder Echo.reflektierte oder zurückgegebene Signalleistung Verlust, d. h. Rückkehrverlust, Rückkehrverlust (RL).Ein Einsetzungsverlust ist eine Messung des Ergebnissignalwerts, wenn die optische Verbindung auf Verlust stößt,während Rückverlust eine Messung des Wertverlustes des reflektierten Signals ist, wenn die optische Verbindung auf einen Komponentenzugang trifft.

Berechnungsformel: RL=-10 lg (P0/P1), P0 gibt die reflektierte optische Leistung an, P1 die Eingangsoptische Leistung.

Der Wert des Rückgangsverlustes wird in dB ausgedrückt und ist in der Regel negativ, je größer der Rückgangsverlustwert, desto besser, wobei die typischen Spezifikationen zwischen -15 und -60 dB liegen.Nach den Industriestandards sollte der Rücklaufverlust von Ultra PC-polierten Glasfaserverbindern größer als 50 dB sein, und der Rücklaufverlust von schräg polierten Verbindungen größer als 60 dB.Der PC-Typ muss größer als 40 dB sein.Für Multimodefasern liegt der typische RL-Wert zwischen 20 und 40 dB.
