Produktdetails:
|
Wellenlängenbereich: | 1525,00 bis 1568,00 Nanometer | Wellenlängenentschließung: | 1,0 P.M. |
---|---|---|---|
Abstimmende Geschwindigkeit: | ≤ 2 Frau pro Schritt | Energielinearitäten: | ± 0,3 DB |
Relative Geräuschintensität: | Typisches DB des Wertes -135 | Kommunikationsschnittstelle: | Hafen USB/RS232 |
Hervorheben: | Scannen-Spektrometer Laser-RS232,Scannen-Spektrometer Laser-1568.00nm |

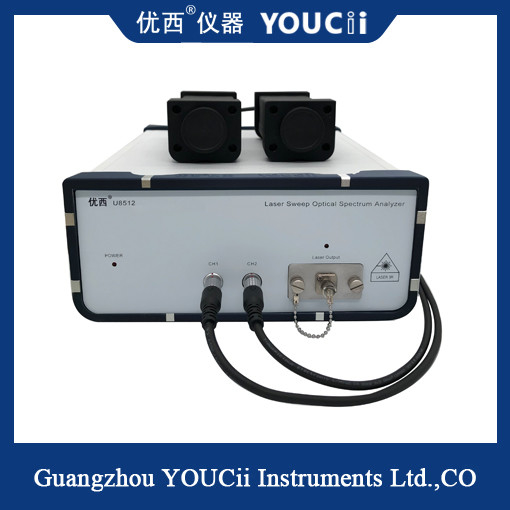

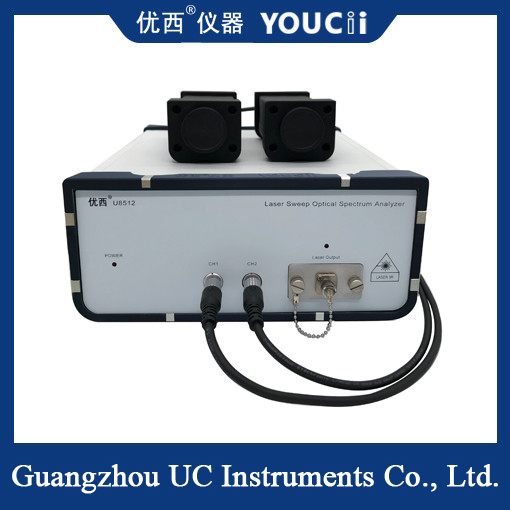

Laser-Scannen-Spektrometer-Wellenlängenbereich für 1525,00 | 1568.00nm
Der Scannenspektrumanalysator Laser-U8512 ist ein passives Gerät, das prüfen und das Spektralanalysesystem, das durch PC gesteuert wird. Er wird hauptsächlich für grobe Verdrahtungshandbuch-Komponenten, Verdrahtungshandbuch-Komponenten mit hoher Dichte, Interleaver, AWG-Lehre, WSS-, OPM-, DPSK-Komponenten und anderes allgemeines optisches Maß und Anwendung aus optischen Fasern verwendet. Die Lichtquelle des abstimmbaren Lasers wird im System integriert, und mit dem optischen Stromzähler, kann es eine Lichtquelle-Testsystemplattform des abstimmbaren Lasers mit hoher Wellenlängengenauigkeit und schneller Überprüfungsfunktion sein.
Spezifikation
Modell |
U8512C+U88201 |
Justierbare Laserlichtquelle |
|
Wellenlängenbereich |
1525,00 | 1568,00 Nanometer |
Spitzenleistung |
dBm 13 |
Wellenlängenentschließung |
1,0 P.M. |
Absolute Wellenlängengenauigkeit |
±10 P.M., Art. ±5 P.M. |
Relative Wellenlängengenauigkeit |
± 5 P.M., Art. ±2 P.M. |
Wellenlängenwiederholbarkeit |
± 3 P.M., Art. ±1 P.M. |
Wellenlängenstabilität |
±5 P.M. (Art., 24 Stunden bei Constant Temperature) |
Abstimmende Geschwindigkeit |
≤ 2 Frau pro Schritt |
Energiestabilität |
±0.005dB (15Min) DB ±0.05 (24 Stunden) |
Energiewiederholbarkeit |
± 0,05 DB |
Energielinearitäten |
± 0,3 DB |
Energieflachheit |
0,3 DB; Der typische Wert ist 0.05dB. |
Randmodus-Ablehnungsrate |
≥ 40 dBm |
Relative Geräuschintensität |
Typisches DB des Wertes -135 |
Optischer Stromzähler |
|
Wellenlängenbereich |
850 Nanometer bis 1625 Nanometer |
Leistungsmessungsstrecke |
dBm +5 zu dBm -85 |
Energiegenauigkeit |
<> |
Energiewiederholbarkeit |
< 0=""> |
Überprüfungsfunktion: Ausgerüstet mit Überprüfungssoftware DWDM-/Isolator/GFFgerätes |
|
Scannenmodus |
Spektralscannen des schnellen abstimmbaren Lasers |
Entschließung |
1 P.M. |
Präzision |
5 P.M. |
Energieanzeige |
Höchstleistungsanzeige |
Mittelwellenlängenfunktion |
Mittelwellenlängen- und Bandbreiten3db Anzeige |
Bezugsfunktion |
Bezugswerttest |
Stromadapter |
Wechselstrom 100 | 240 V, 48 - 66 Hz, 100 VA Maximum. |
Anzeigenschnittstelle |
PC-Antriebssteuerung |
Optische Ausgabeschnittstelle |
FC-/PCverbindungsstück |
Kommunikationsschnittstelle |
Hafen USB/RS232 |
Lagertemperatur |
−40°C | +80°C |
Betriebstemperatur |
0°C | +45°C |
Gesamtausmasse |
245 Millimeter W, 105 Millimeter H, 320 Millimeter D |
Gewicht |
3.0kg |
