TischplattenlWL-Schalter 1x4 kleine Einfügungsdämpfungs-schnelle Schaltverzögerung
LWL-Schalter FSW1×4-SM-C Monomode- ist ein Gerät mit der MehrkanalstrahlengangVermittlungsaufgabe, die durch Guilin Julian Technology Co entwickelt wird. , Ltd. Sie hat hauptsächlich den folgenden Gebrauch:
1. Optische Mehrkanalüberwachung im optischen Übertragungssystem;
Quelle des Multilichtes 2.LAN/automatische Schaltung des Detektors, helle abfragende dynamische Mehrpunktüberwachungsanlage;
System des Tests 3.Optical für, optischen Geräte die aus optischen Fasern, die Netze und Kundendiensttechnikkabelprüfung;
Installation und Anpassung des Gerätes 4.optical.
Technische Indikatoren:
▲Testwellenlänge: 1310nm, 1550nm
▲Art aus optischen Fasern: Monomode-
▲Optische Schnittstelle: FC/PC
▲Einfügungsdämpfung: ≤1dB
▲Rückflussdämpfung: ≥45dB
▲Übersprechen: ≤-70dB
▲Schaltzeit: ≤12ms (aufeinander folgende Schaltung von angrenzenden Kanälen)
▲Reproduzierbarkeit: ≤±0.02dB
▲Leben: Zeiten ≥3×107
▲Betriebstemperatur: -20~ +60℃
▲Lagertemperatur: -40 | +70℃
▲Stromversorgung: WECHSELSTROM 220V
▲Antriebssteuerung: RS-232
▲Fahrgestellemaße: 290mm x 120mm x 260mm

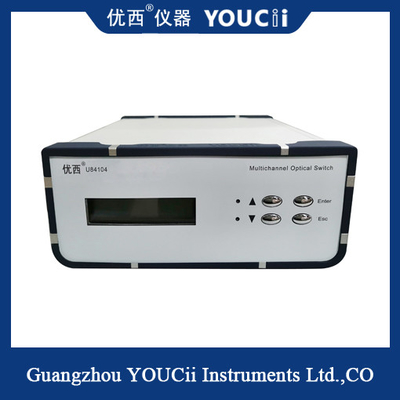

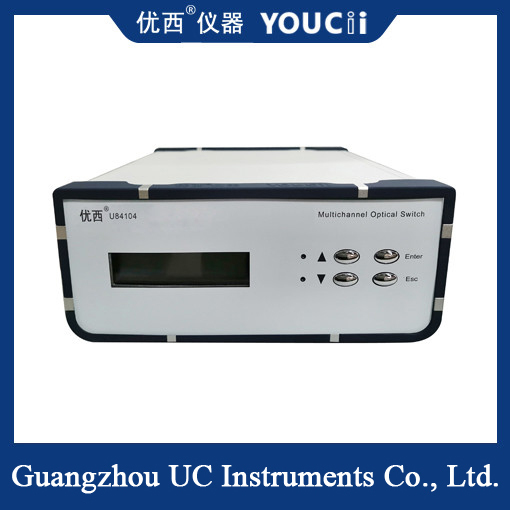

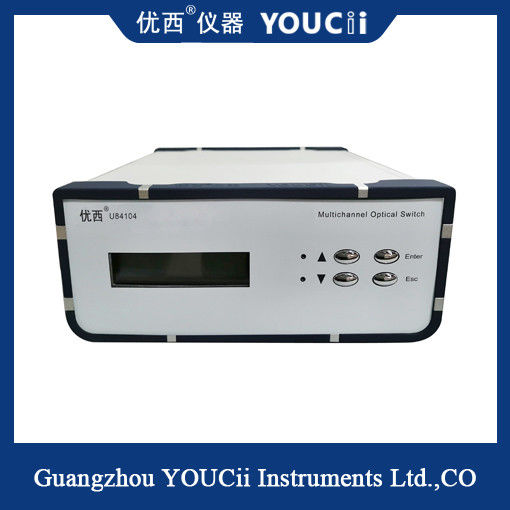

| Modell |
U84104 |
| Funktionierende Wellenlänge |
1260 | 1650nm |
|
Testwellenlänge
|
Nanometer 1310nm/1550 |
|
Einfügungsdämpfung
|
DB ≤1.2 |
|
Wiederholbarkeit
|
DB ≤±0.05 |
|
Rückflussdämpfung
|
≥50dB |
|
Übersprechen
|
≥55dB |
| Abhängiger Verlust der Wellenlänge |
≤0.25 |
|
Abhängiger Verlust der Polarisation
|
≤0.05 |
|
Schaltzeit
|
≤ 10ms (angrenzende aufeinander folgende Schaltung)
|
|
Faserart
|
Inspektion (9/125um, polarisationserhaltende Faser) |
|
Verbindungsstückform
|
FC/PC |
|
Überwachungshafen
|
RJ45, RS-232 |
|
Arbeitsfähigkeitsspg.versorgungsteil
|
Doppel-Wechselstrom: 85 | 264 V (50/60Hz)
|
|
Betriebstemperatur
|
-5 | + 60℃ |
|
Lagertemperatur
|
-40 | + 80°C |
|
Fahrgestelleart
|
Tischplattenkasten (245×105×325 Millimeter) |
LWL-Schalter ist ein Gerät, das den zugeschalteten Zustand eines Stromkreises durch optische Signale steuert. Er wird normalerweise aus einem lichtempfindlichen Element, einem Signalverstärker, einer Kippschaltung und einem zugeschalteten Stromkreis verfasst. Wenn es durch Licht belichtet wird, erzeugt das lichtempfindliche Element eine photogenerated Gebühr, die in ein digitales Signal durch eine Kippschaltung verstärkt und konvertiert wird, die schließlich das schließend oder das Öffnen des zugeschalteten Stromkreises steuert.
