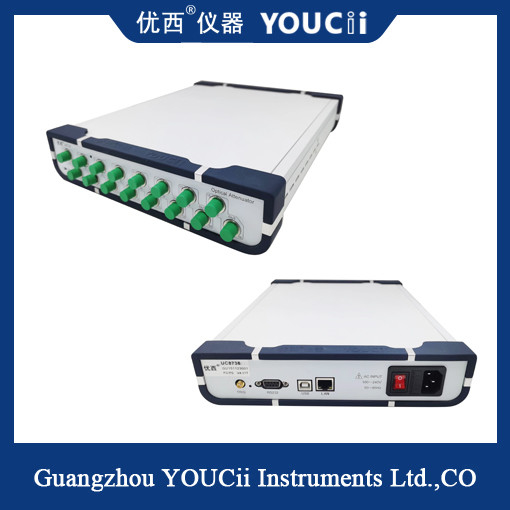

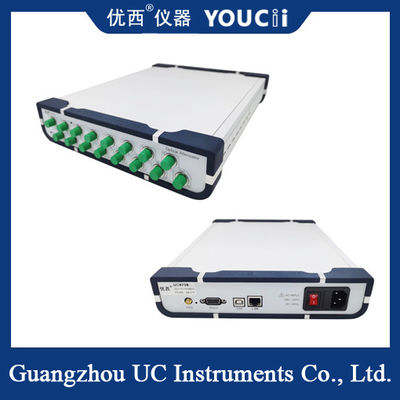

4/8-Kanal optisch gesteuerter optischer Abschwächer. Mehrere Geräte können kaskadiert werden.
Testen von optischen Transceivern
Bei der Mehrkanal-Fehlermessung des optischen Transceiver-Moduls wird eine parallele Datenmessung realisiert;
Bei der Empfindlichkeitsmessung des optischen Empfangsmoduls wird eine parallele, schnelle und genaue optische Leistungseingabe bereitgestellt;
Stabilitätszeit der optischen Leistungsregelung 100 ms, wodurch die Testeffizienz erheblich verbessert wird.
Integrierter Test des optischen Netzwerks
Beim Integrieren und Testen von Netzwerkgeräten zur Prüfung der Netzwerkübertragungsleistung und des Netzwerkmanagements.
Merkmale
Schnelle, genaue Einstellungen von Dämpfung und optischer Leistung, Einstellzeit: 100 ms
Der Mehrkanal-Dämpfungsregler wird gleichzeitig eingestellt und mehrere Ports werden gleichzeitig gemessen, wodurch viel Messzeit gespart wird.
Eingebauter hochpräziser OPM gewährleistet Stabilität und Genauigkeit.
Einfache und intuitive grafische Benutzeroberfläche, Mehrkanal-Datenvorschau, Teststatus auf einen Blick.
Instrumenteneigenschaften:
▲Die optische Dämpfung und die optische Leistungsausgabe können schnell und präzise eingestellt werden. Die Stabilitätszeit der optischen Leistungsregelung beträgt weniger als 200 ms.
▲Der Mehrkanal-Dämpfungsregler wird gleichzeitig eingestellt und mehrere Ports werden gleichzeitig gemessen, wodurch viel Messzeit gespart wird.
▲Der eingebaute hochpräzise Leistungsmesser gewährleistet die Stabilität und Genauigkeit der Leistungsüberwachung.
▲Kleine Größe, kompakte Struktur, einfache Bedienung, intuitive grafische Benutzeroberfläche, Mehrkanal-Datenvorschau, Teststatus auf einen Blick.
Spezifikation
| Modell-Nr. |
U8734 4Ch. |
U8738 8Ch. |
| Dämpfungsbereich |
0~40 dB |
| Kalibrierungswellenlänge |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Einfügedämpfung |
≤1,5 dB |
| Fasertyp |
9/125 um Singlemode |
| Anschlusstyp |
FC/UPC-Anschluss |
| Dämpfungsgenauigkeit |
≤ ± 0,1 dB (0 ~ 25 dB),
≤ ± 0,02 dB durch Leistungsregelung
|
| Wiederholbarkeit |
≤ ±0,02 dB |
| Mittelungszeit des Monitor-PM |
1~1000ms |
| Einschwingzeit |
100ms |
| Dämpfungsübergangsgeschwindigkeit |
0,1 ~ 50 dB/s |
| Rückflussdämpfung |
> 45 dB |
| Maximale sichere Eingangsleistung |
+20dBm |
| Kommunikationsschnittstelle |
RS232, USB, RJ45-Steuerung per PC |
| Rekalibrierungszeitraum |
2 Jahre |
| Betriebstemperatur |
0～ +40℃ |
| Lagertemperatur |
-30～+80℃ |
| Stromversorgung |
100~240 V |
| Abmessungen |
235 mm B, 55 mm H, 320 mm T |
| Gewicht |
3,0 kg |
