1310/1550 Nanometer Doppel - Wellenlängen-Einfügungsdämpfungs-Instrument-Sonden-Einbauten

1310/1550 Nanometer-Doppel-Wellenlängen-Einfügungsdämpfungs-Instrument-Sonden-Einbauten

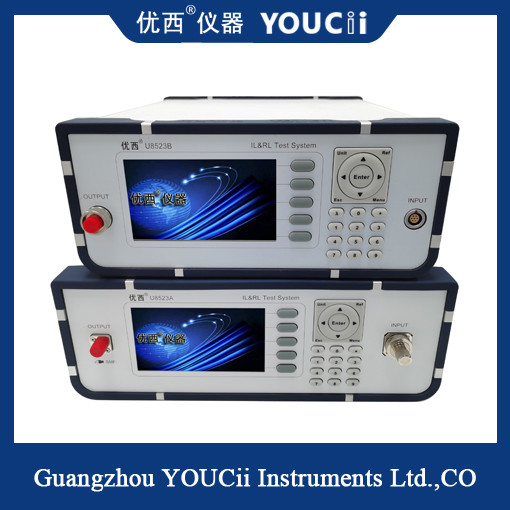

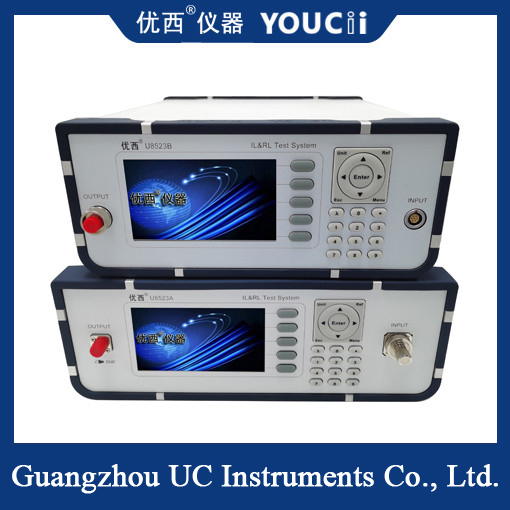

U8523A 1310/1550 Verdoppelunghinterer Reflektor/Stromzähler lichtquelle Nanometers ist ein Desktop, Anzeige des LCD-Bildschirms direkt, der einzelne Lichtquelleausgang und zurück misst Verlust, Einfügungsdämpfung und direkte Messung des optischen Energieinstrumentes. Es ist für das Maß von Komponenten, von Systemen und von Verbindungsstücken der optischen Nachrichtenübertragung der Glasfaser und des Kabels passend.

Das U8523A hat eine aufgebaute im Jahre 1310 nm-/1550nmwellenlängen-Lichtquelle und ein eingebautes Brett der Sonde U88201 in den Fahrgestellen. Ein ultra-niedriges Verbindungsstück hinterer Reflexion FC/APC wird im Ausgabebaustein integriert, und hybride Pullover können benutzt werden, um Maße von verschiedenen Verbindungsstückarten unterzubringen, ohne den Rückflussdämpfungsmessbereich zu beeinflussen. Wenn das Gerät in Versuch (DUT) an den Ausgangsanschluss des Pullovers DUT angeschlossen wird, wird die Rückflussdämpfung des Gerätes in Versuch angezeigt.

Spezifikation

Was ist Rückflussdämpfung?

Wenn ein Signal aus optischen Fasern eine Komponente des optischen Gerätes (wie ein Verbindungsstück aus optischen Fasern) einträgt oder verlässt, Unstimmigkeit und Widerstandfehlanpassung ergibt, reflektiert oder widergehallt, reflektiert oder brachte SignalLeistungsabfall zurück, d.h. Rückflussdämpfung, Rückflussdämpfung (RL). Einfügungsdämpfung ist ein Maß des resultierenden Signalwertes, wenn die Lichtleitstrecke Verlust antrifft, während Rückflussdämpfung ein Maß des reflektierten Signalverlustwertes ist, wenn die Lichtleitstrecke Teilzugang antrifft.

Berechnungsformel: Fahrwerk RL=-10 (P0/P1), P0 zeigt die reflektierte optische Energie, P1 anzeigt die optische Energie des Input an.

Der Rückflussdämpfungswert wird in DB ausgedrückt und ist normalerweise negativ, also, das größer der Rückflussdämpfungswert, das besseres, wenn die typischen Spezifikationen von -15 reichen, bis DB -60. Entsprechend Industriestandards sollte die Rückflussdämpfung von ultra PC-Polierfaseroptikverbindungsstücken als 50dB größer sein, und die Rückflussdämpfung von schiefem poliert ist normalerweise größer als 60dB. Die PC-Art muss als 40dB größer sein. Für Multimodefasern ist der typische RL-Wert zwischen DB 20 und 40.
