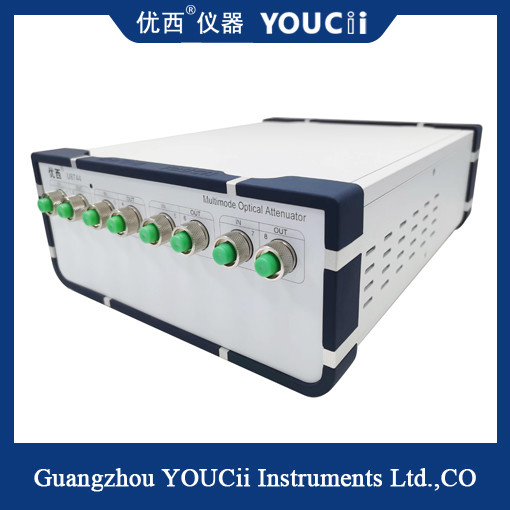

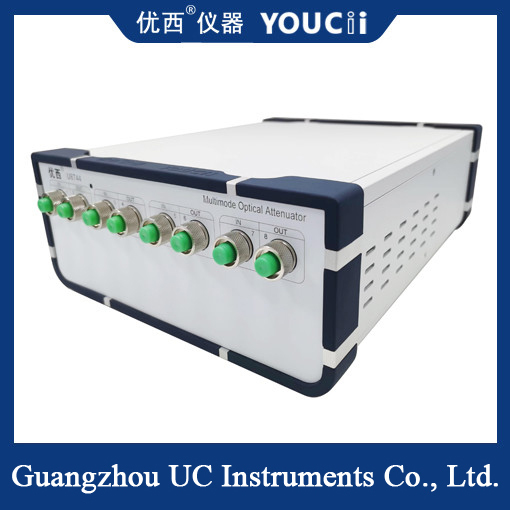

Optisch e-kontrolliert optische Abschwächer in mehreren Betriebsarten können kaskadiert werden
Aktives optisches Modul/optisches Gerät-Test:
Im Mehrkanalfehlermaß des optischen Transceivermoduls, wird paralleles Datenmaß verwirklicht.
Im Empfindlichkeitsmaß des optischen empfangenden Moduls, liefert es Ähnlichkeits-, schnelle und genaueoptische Leistungsaufnahme;
verbessern optische Stabilitätszeit der Sendeleistung 200ms, erheblich die Test-Leistungsfähigkeit.
Netzintegrationstest der optischen Nachrichtenübertragung:
Testnetzübertragungsqualität und Netzführungsfunktionen in der Netzintegration der optischen Nachrichtenübertragung.
Produkt-Eigenschaften
Die Lichtdämpfung und die optische Leistungsabgabe können schnell und genau eingestellt werden, und die optische Sendeleistungsstabilitätszeit ist kleiner als Frau 200.
Mehrkanalabschwächer wird gleichzeitig eingestellt, und mehrfache Häfen werden gleichzeitig gemessen, der viel Maßzeit spart;
Optischer Stromzähler der eingebauten Hochpräzision stellt die Stabilität und die Genauigkeit der Energieüberwachung sicher;
Einfache Operation, intuitive grafische Benutzeroberfläche, Mehrkanaldatenvorschau, Teststatus auf einen Blick.
Kleine, Kompaktbauweise, zwei 4 Kanalgeräte kaskadierte, kann als 8-Kanal-Gerät identifiziert werden, um zu verwenden.
Spezifikation
| Modell # |
U8744 |
| Abschwächer-Strecke |
DB 0~35 (Art 40dB) |
| Kalibrierungs-Wellenlänge (Wahl) |
850 Nanometer |
| Einfügungsdämpfung |
≤ 1,8 DB-Art 1.5dB |
| Faser-Art |
50/125um, 62.5/125um MMF |
| Verbindungsstück-Art |
FC-/UPCverbindungsstück |
| Verminderungs-Genauigkeit |
± 0,20 DB (0 | DB 20), ± 0,30 DB (20 | DB 35)
± 0,05 DB (0 | DB 30 mit Sendeleistung)
|
| Wiederholbarkeit |
DB ±0.05 |
| Integrationszeit des Monitors P.M. |
Frau 2~1000 |
| Erholungszeit |
200ms |
| Verminderungs-Übergangs-Geschwindigkeit |
0,1 | 35 dB/s |
| Rückflussdämpfung |
> DB 25 |
| Kommunikationsschnittstelle |
RS232, USB, Steuerung RJ45 durch PC |
| Maximale sichere Eingangsleistung |
+17dBm |
| Nacheichungs-Zeitraum |
2 Jahre |
| Operations-Temperatur |
0~ +40℃ |
| Lagertemperatur |
-30~+80℃ |
| Energie |
100~240 V |
| Maße |
245mm W, 105mm H, 320 Millimeter D |
| Gewicht |
5 Kilogramm |
Andere Benutzer stellen auch die folgenden Fragen:
1.What ist ein variabler optischer Abschwächer?
Ein variabler optischer Abschwächer wird benutzt, um die optischen Signalpegel einer Faser zu trimmen. Anwendungen umfassen das Planieren der Energie, die einen optischen Verstärker über dem Spektrum einer Faser herausnimmt und einen Fotodetektor an einem Empfänger vor durch ein zu starkes Signal überwältigt werden schützt.
2.What tut einen Abschwächer tun für Faser?
Abschwächer werden benutzt, um eine kalibrierte Menge Signalverlust vorübergehend hinzuzufügen, um die Leistungspegelränder in einem Faseroptikkommunikationssystem zu prüfen. Im zweiten Fall sind Abschwächer dauerhaft in eine Faseroptiknachrichtenverbindung installiert, um optische Signalpegel des Übermittlers und des Empfängers richtig zusammenzubringen.
