155M~11.3Gbps anpassungsfähige Rate Clock Recovery CDR 4Frequency Abteilung

155M~11.3Gbps Adaptive Rate Clock Recovery CDR 4Frequenzteilung

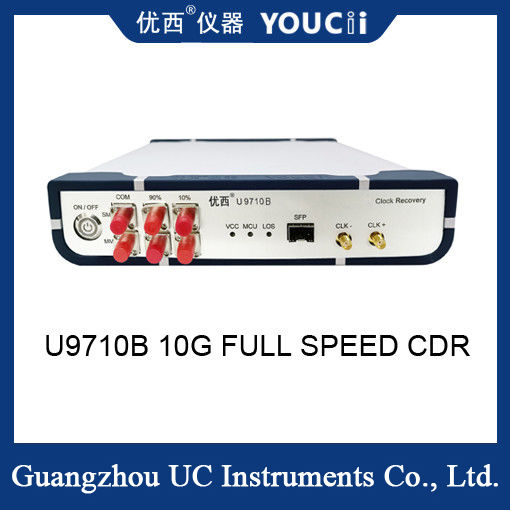

Das optisch-elektrische Uhr-Wiederherstellungsmodul U9710B unterstützt einen Bereich von 155 MBd bis 11,3 GBps, 10G Vollgeschwindigkeit 4 Frequenzteilung,und bietet Standard-Uhrwiederherstellungsfunktionen für einmodische und mehrmodische optische und elektrische Signale.

Bei Probenahme-Oszilloskop-Tests des optischen Augenmusters und der Wellenform muss es von derselben Quelle ausgelöst werden wie das gemessene Signal.

Das CDR-Modul (Clock Recovery) wird hauptsächlich in der Testumgebung eingesetzt, in der ein Probenabscheidungsosziloskop zum Testen einer optischen Augenkarte erforderlich ist, aber keine Auslöseruhr bietet.Typische Anwendung ist die Prüfung optischer Netzwerkgeräte, oder für BOB-Produkte in PON-Anwendungen, da die gemessene optische Ausrüstung selbst keine Frequenzteilungsausgabe hat.Das Taktsignal muss wiederhergestellt werden, um das Probenabnahme-Oszilloskop bei der Prüfung des optischen Augenmusters auszulösen..

Das U9710B Clock Recovery Instrument ist ein anpassungsfähiges, hochbandbreites, hochspektralisches, leistungsstarkes und hochwertiges Datenschalterwiederherstellungsinstrument.Es kann extrahieren und wiederherstellen synchronisierte Uhr und Daten aus DatensignaleUnterstützung von optischem Signalleingang, elektrischem Signalleingang und optischem Signalleingang gleichzeitig in drei Modi.

Anwendungsbereich:

Entwicklung und Produktion von optischen Transceivermodulen

Entwicklung und Produktion optischer Geräte/Teilsysteme;

Systemanbieter Eingangsmaterialien Qualitätsprüfung und Produktion;

Installation und Fehlerbehebung von Systemgeräten;

Hauptparameter der CDR:

1- Clock-Recovery-Bereich: 155 Mb/s bis 11 Gb/s;
2Wellenlängenbereich: 800-1600 nm;
3Optischer Eingangsbereich: +3 ~ -15 dBm;
4. Leistungswiederherstellungs elektrische Uhr (4 Frequenzteilung) Bereich: 38,75 MHz bis 2,78 GHz;
5Ausgangs-Taktamplitude: Wechselstrom-Koppel/ 800 mVpp im typischen Fall;
6- Spektralverhältnis (nach Benutzerwahl): 10% (CDR) -90% (Ausgabe)
7. Unterstützung der Uhrwiederherstellung von optischen Signalen in einem und mehreren Modus;
8. Typ der optischen Schnittstelle: SFP/SFP+-Schlitz (LC/PC);
9. Elektrische Schnittstellenart: SMA (3,5 mm weiblich);

Unterstützungsquote:

Jede Geschwindigkeit von 155 Mbit bis 11,3 Gbit

Ausgang von 1/4 Uhr
