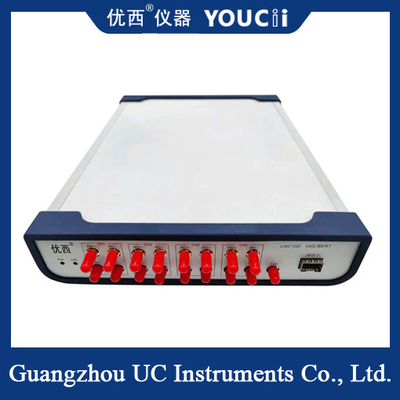

10G volle Geschwindigkeit mit optischem Fehlercode für 622M bis 15G 5 Kanäle BERT

Das U9210D ist schnell, praktisch und klein.Ein optischer SFP-Port-Kanal und ein elektrischer Port-Kanal, die beiden Kanäle sind synchronisierte Eingabe und Ausgabe, Fehlerprüfung kann unabhängig sein.

Unterstützt die kontinuierliche Fehlererkennung und periodische Fehlerüberwachung.Unterstützt 10G volle Geschwindigkeit (622 M ~ 11,7 Gbit/s, 20 Frequenzpunkte);

Unterstützungscode: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Software Funktion eingeführtUtion

1.1 Datenrate: Einstellen der aktuellen Datenrate.

1.2 Datenmuster: Einstellung des aktuellen PRBS (Muster).

1.3 Gating-Zeit: Einstellung der Akkumulationszeit für die Akkumulations-BER-Messung.

1.4 Schaltfläche „Alle Kanäle starten“: Beginnen Sie mit der Einstellung der Parameter und starten Sie alle Kanäle mit dem Testen der Akkumulations-BER.

1.5 USB-Adressfeld:Alle USB-Geräteadressen automatisch auflisten, eine USB-Adresse auswählen und die Schaltfläche „Verbinden“ drücken, um das aktuelle Gerät anzuschließen.

1.6 Schaltfläche „Aktueller Kanal“: Manuelles Starten oder Stoppen des akkumulierten BER-Tests.

1.7 Akkumulations-BER (Bitfehlerrate): Akkumulieren Sie die momentane Bitfehleranzahl und die abgelaufene Zeit. Akkumulations-BER = momentane Bitfehleranzahl/(Ablaufzeit * Gesamtbitanzahl).

1.8 Kontrollkästchen PG Eneble: Aktivieren oder deaktivieren Sie den TX-Ausgang.

1.9 Messung

Lock:Rx lol(sync) ist Sperren oder Entsperren. Fehler Cnt: Akkumulationsbit-Fehlerzähler

Testzeit: Akkumulierte Zeit des aktuellen Kanals für die Accumulatio BER-Messung.
