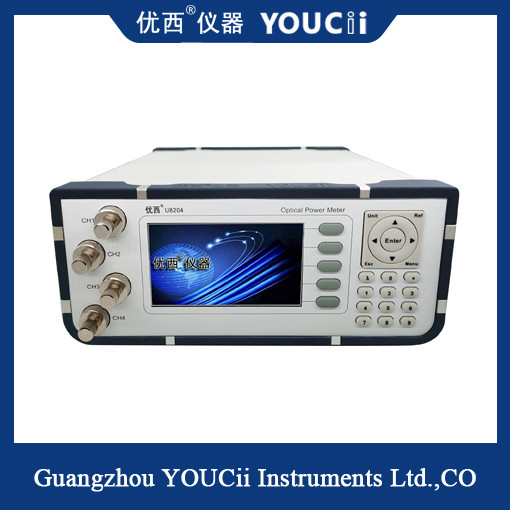

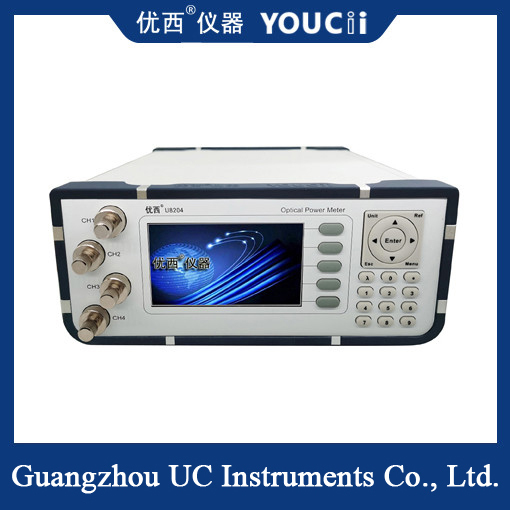

4 Kanal-Energie-optisches Meter-hohe Präzisions-optisches Testgerät
Bloß-Faserspannvorrichtung ist für optischen VierkanalStromzähler U8204 optional, also ist der Test bequemer und schnell. Die großen hochauflösenden LCD-Bildschirm-Anzeigen die Maßparameter und die Gremiumsschlüssel können die Parameter direkt einstellen und die Operation sehr einfach machen. Der Stromzähler nimmt eine neue Datenerfassung und eine Verarbeitungsmethode an, die einen Messbereich der größeren Macht, schnellere eine Wartegeschwindigkeit und eine höhere Stabilität hat.
Benutzerschnittstellenbeschreibung
Schirm 1.Display
Der LCD zeigt die optische Leistungsmessungs-, Arbeitsrealzeitwellenlänge, EnergieBezugswert- und durchschnittlichenzeitwert der zwei Kanäle an.
2.key
Die Kontrollfunktions- und Parametereinstellung des Stromzählerinstrumentes werden durchgeführt, indem man den Knopf drückt.
Kanal des Input 3.Optical
Laser-Signaleingangschnittstelle, Adapter kann Standard-die FC-/PC oder FC-/APCadapterwählen Verbindung, spezifiziert vom Kunden, wenn sie das Produkt kauft.
Vorderteil der Maschine 4.Main
Optische Meterspezifikation der Energie-U8204
| 型 号 Modell # |
U8204 |
| Zahl von Kanälen |
4 |
| Leistungsbereich |
+10 | -65dBm |
| Wellenlängenbereich |
850 | 1700 Nanometer |
| Kalibrierungs-Wellenlänge |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 Nanometer |
| Probenahmezeitraum |
100 wir (10KHz) |
| Anwendungs-Faser-Art |
Standard-Inspektion und Millimeter um Speicherkapazität bis 62,5 |
|
AbsoluteUncertainty (Genauigkeit) an der Referenzbedingung
|
± 4% (1200 Nanometer | 1610 Nanometer) |
|
Relative Ungewissheit (Genauigkeit) an der Referenzbedingung
|
< 0,02 DB typisch |
| Linearitäten (Energie) |
≤ ± 0,06 DB (1200 Nanometer | 1610 Nanometer, 0~ -50dBm) |
| Rückflussdämpfung |
> DB 40 |
| Operations-Temperatur |
0 | +40℃ |
| Lagertemperatur |
-30 | +80℃ |
| Nacheichungs-Zeitraum |
2 Jahre |
| Maße |
245 Millimeter W, 105 Millimeter H, 320 Millimeter D |
| Gewicht |
2,0 Kilogramm |
Der Benutzer stellte die folgenden Fragen
Wie messen Sie optische Macht?
Der NIST-Standard für alle Leistungsmessungen ist ein ECPR oder elektrisch kalibriertes pyroelectric Radiometer, das optische Macht misst, indem es die Heizkraft des Lichtes mit der weithin bekannten Heizkraft eines Widerstandes vergleicht. Kalibrierung ist bei 850, 1300 und 1550 Nanometer erfolgt.
Was ist gutes dBm für Faser?
Positives dBm bedeutet die Energie, die weniger als 1mw größer als 1mw und negative Durchschnitte ist. Ein guter Lasersender für eine singlemode Verbindung hat eine Leistungsabgabe von | +3 bis +6 das dBm - 2-4mw - verbunden in die Faser. Ein VCSEL für Verbindungen in mehreren Betriebsarten sollte eine Energie um 0dBm haben - 1mw.
