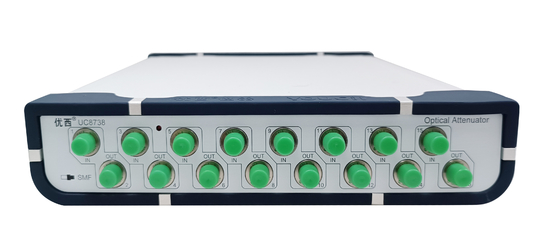

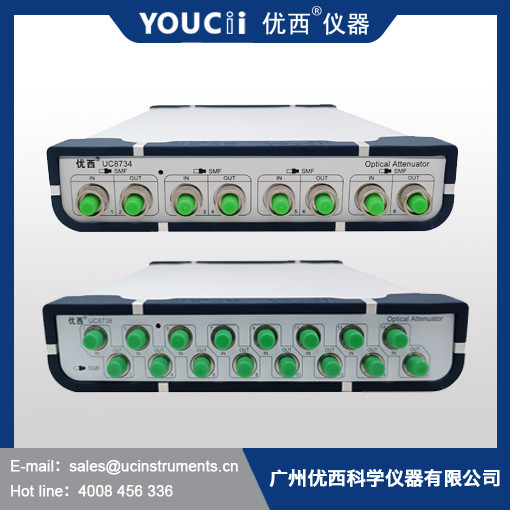

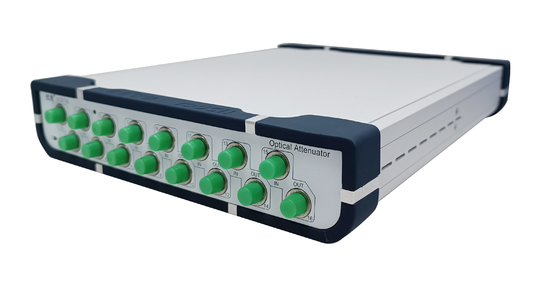

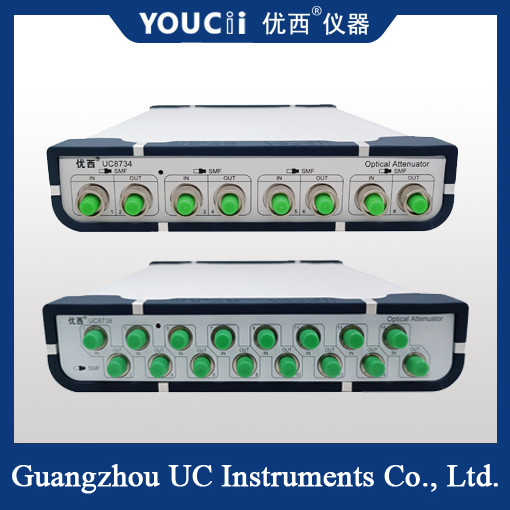

variable optische Abschwächer-Verminderungs-optische Nachrichtenübertragung 4Ch 8CH
Sollte verwendet werden
Test des aktiven optischen Moduls/des optischen Gerätes:
Im Mehrkanalfehlermaß des optischen Transceivermoduls, wird paralleles Datenmaß verwirklicht. Der Geist im Licht, das Modul empfängt
Im Empfindlichkeitsmaß ist die optische Leistungsaufnahme schnell und parallel genau. optische Stabilitätszeit der Sendeleistung 200ms,
Verbessern Sie erheblich die Test-Leistungsfähigkeit.
Netzintegrationstest der optischen Nachrichtenübertragung:
Testnetzübertragungsqualität und Netzführungsfunktionen in der Netzintegration der optischen Nachrichtenübertragung
Produkteigenschaften:
Lichtdämpfung und optische Leistungsabgabe können schnell und genau eingestellt werden, und die Stabilisierungszeit der optischen Sendeleistung ist kleiner als Frau 100.
Der Mehrkanalabschwächer wird gleichzeitig, mehrfache Häfen werden gemessen gleichzeitig eingestellt und spart viel Maßzeit;
Eingebauter optischer Stromzähler der hohen Präzision stellt die Stabilität und die Genauigkeit der Energieüberwachung sicher;
Einfache Operation, intuitive grafische Benutzeroberfläche, Mehrkanaldatenvorschau gleichzeitig, Teststatus auf einen Blick;
Kleine, Kompaktbauweise. Mehrfache Geräte können besonders angefertigt werden, damit Kaskadengebrauch die Anzahl von Kanälen erweitert.
Spezifikation
| Modell # |
U8738 |
| Abschwächer-Strecke |
DB 0~40 |
| Kalibrierungs-Wellenlänge |
1270 / 1286/1290/1295/1300/1305/
1310 / Nanometer 1330/1510/1530/1550/1570
|
| Einfügungsdämpfung |
DB ≤1.5 |
| Faser-Art |
9/125 um Monomode- |
| Verbindungsstück-Art |
FC-/UPCverbindungsstück |
| Verminderungs-Genauigkeit |
≤ ± 0,1 DB (0 | DB 25)
≤ ± 0,02 DB (0 | DB 25 mit Sendeleistung)
|
| Wiederholbarkeit |
≤ ±0.02 DB |
| Integrationszeit des Monitors P.M. |
1~1000ms |
| Erholungszeit |
100ms |
| Verminderungs-Übergangs-Geschwindigkeit |
0,1 | 50 dB/s |
| Rückflussdämpfung |
> DB 45 |
| Maximale sichere Eingangsleistung |
+20dBm |
| Kommunikationsschnittstelle |
RS232, USB, Steuerung RJ45 durch PC |
| Nacheichungs-Zeitraum |
2 Jahre |
| Operations-Temperatur |
0~ +40℃ |
| Lagertemperatur |
-30~+80℃ |
| Energie |
100~240 V |
| Maße |
235mm W, 55 Millimeter H, 320 Millimeter D |
| Gewicht |
3,0 Kilogramm |
Wechselstrom-Stromversorgungs-Anforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 ~240V-Wechselspannung, Frequenzbereich 48-66Hz, Funktionierenspannung 115V, wann der maximale Verbrauchsstrom 230mA ist; Funktionierenspannung 230V, höchst
Der maximale Verbrauchsstrom ist 120mA.
Das Netzanschlusskabel
Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie nur den Netzanschlusskabel Stecker in eine Steckdose mit Grundschutz an.
Leistungsmesser
Der Leistungsmesser leuchtet, wenn das Instrument an angetrieben wird.
Kommunikationsschnittstellen-Beschreibung

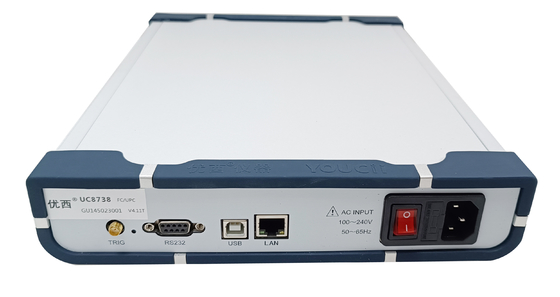

Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB-Schnittstelle und Schnittstelle RS232.
Leistungsmesserlicht
Der Leistungsmesser leuchtet, wenn das Instrument angezogen wird.
USB-Übertragungskabel
Die Länge eines USB-Kabels kann 5 Meter nicht übersteigen. Andernfalls nur eine Drittpartei verwendet werden kann
„USB-Zusatzergänzung“, im Allgemeinen die maximale Auszugslänge kann 50 Meter erreichen.
Serielle Schnittstelle RS232
Die Parameter der seriellen Schnittstelle des Instrumentes werden auf feste Werte eingestellt. Die Parameter der seriellen Schnittstelle des Computers müssen eingestellt werden, um das Instrument zusammenzubringen
Parametereinstellwert.
Örtlich festgelegte Parameter:
Baud: 115200
Zahl von Stellen: 8
Kontrolle: Kein
Endstelle: 1
Schnittstelle RS232
