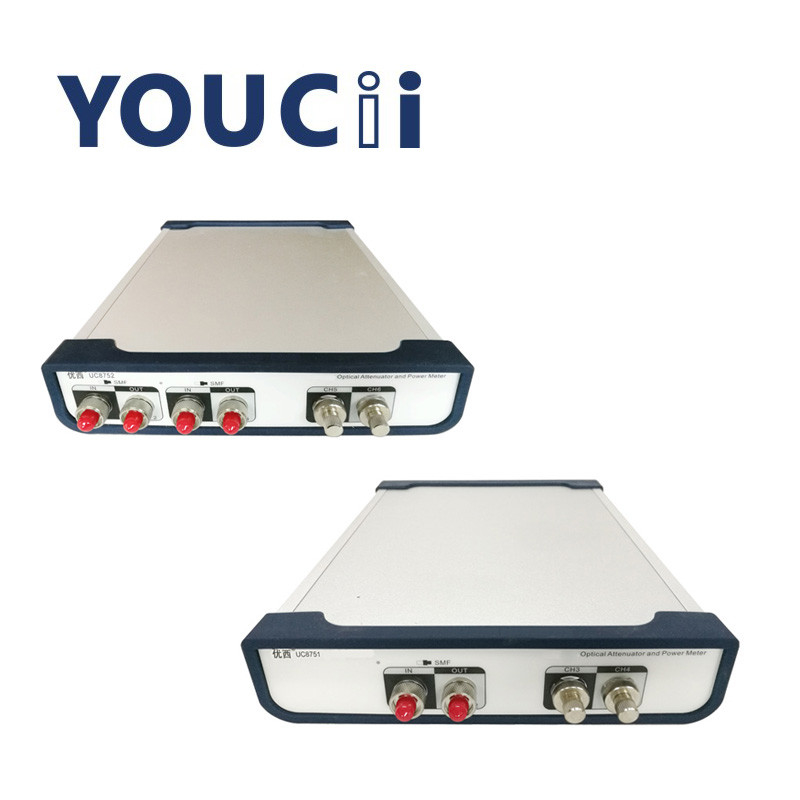

1/2 Kanal-Abschwächer-optischer Stromzähler-Dämpfungsbereich 0~45dB
Anwendungen
Optische Transceiver-Prüfung
Im Mehrkanalfehlermaß des optischen Transceivermoduls, wird paralleles Datenmaß verwirklicht;
Im Empfindlichkeitsmaß des optischen empfangenden Moduls, wird eine Ähnlichkeits-, schnelle und genaueoptische Leistungsaufnahme zur Verfügung gestellt;
Optische Frau der Sendeleistungsstabilitäts-Zeit 100, Test-Leistungsfähigkeit erheblich verbessern.
Integrierter Test des optischen Netzes
Bei der Integrierung und Prüfungsnetzwerkausrüstung, um Netzübertragungsqualität und Netzführung zu prüfen.
Eigenschaften
Schnell genaue Einstellungen der Verminderung und optische Energie, gesetzte Zeit: Frau 100
Errichtet in der Hochpräzision OPM stellt die Stabilität und die Genauigkeit sicher.
Einfache und intuitive grafische Benutzeroberfläche, Mehrkanaldatenvorschau, Teststatus auf einen Blick.
Spezifikation
| Modell # |
UC8751/UC8752 |
| Betriebsart |
Verminderungs-Einstellungsmodus |
Energie-Einstellungsmodus |
| Strecke |
DB 0~45 |
+5 | -70dBm |
| Entschließung |
0,01 DB |
0,001 DB |
| Wiederholbarkeit |
DB ±0.02 (0 | DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Kalibrierungs-Wellenlänge |
1270 / /1550 1310/1490 /1610 Nanometer |
| Faser-Art |
9/125 um Monomode- |
SMF und MMF |
| Verbindungsstück-Art |
FC-/UPCverbindungsstück |
FC-/SC/LCwahl |
| Einfügungsdämpfung |
DB ≤1.2 |
|
| Genauigkeit (durch optische Energie-Überwachung) |
± 0,02 DB (0 | DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Integrationszeit des Monitors P.M. |
Frau 2 | 1 s |
| Erholungszeit |
100ms |
|
| Verminderungs-Übergangs-Geschwindigkeit |
0,1 | 50 dB/s |
|
| Rückflussdämpfung |
> DB 45 |
|
| Maximale sichere Eingangsleistung |
+20dBm |
+5dBm |
| Nacheichungs-Zeitraum |
2 Jahre |
| Operations-Temperatur |
0~ +40℃ |
| Lagertemperatur |
-30~+80℃ |
| Energie |
100~240 V |
| Maße |
235mm W, 55mm H, 320 Millimeter D |
| Gewicht |
3,0 Kilogramm |
Wechselstrom-Stromversorgungs-Anforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 ~240V-Wechselspannung, Frequenzbereich 48-66Hz, Funktionierenspannung 115V, wann der maximale Verbrauchsstrom 230mA ist; Funktionierenspannung 230V, höchst
Der maximale Verbrauchsstrom ist 120mA.
Das Netzanschlusskabel
Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie nur den Netzanschlusskabel Stecker in eine Steckdose mit Grundschutz an.
Leistungsmesser
Der Leistungsmesser leuchtet, wenn das Instrument an angetrieben wird.
Kommunikationsschnittstellen-Beschreibung
Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB-Schnittstelle und Schnittstelle RS232.
Die USB-Schnittstelle
USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.
Serielle Schnittstelle RS232
Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.
Örtlich festgelegte Parameter:
Baud: 115.200
Zahl von Stellen: 8
Kontrolle: Kein
Endzahl: 1
Schnittstelle RS232
