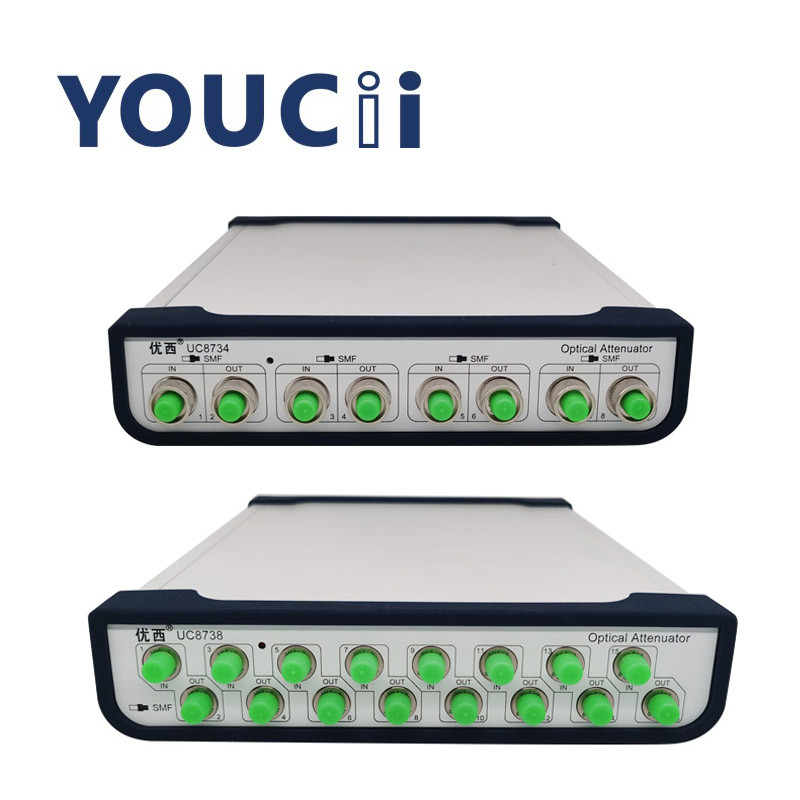

variabler optischer Abschwächer-Dämpfungsbereich 0~45dB 4Ch 8CH
Test des aktiven optischen Moduls/des optischen Gerätes:
Im Mehrkanalfehlermaß des optischen Transceivermoduls, wird paralleles Datenmaß verwirklicht.
Im Empfindlichkeitsmaß des optischen empfangenden Moduls, liefert es Ähnlichkeits-, schnelle und genaueoptische Leistungsaufnahme.
verbessern optische Stabilitätszeit der Sendeleistung 100ms, erheblich die Test-Leistungsfähigkeit.
Netzintegrationstest der optischen Nachrichtenübertragung:
Testnetzübertragungsqualität und Netzführungsfunktionen in der Netzintegration der optischen Nachrichtenübertragung.
Spezifikation
| Modell # |
UC8734 |
UC8738 |
| Abschwächer-Strecke |
DB 0~40 |
| Kalibrierungs-Wellenlänge |
1270 / 1286/1290/1295/1300/1305/
1310 / Nanometer 1330/1510/1530/1550/1570
|
| Einfügungsdämpfung |
DB ≤1.5 |
| Faser-Art |
9/125 um Monomode- |
| Verbindungsstück-Art |
FC-/UPCverbindungsstück |
| Verminderungs-Genauigkeit |
≤ ± 0,1 DB (0 | DB 25)
≤ ± 0,02 DB (0 | DB 25 mit Sendeleistung)
|
| Wiederholbarkeit |
≤ ±0.02 DB |
| Integrationszeit des Monitors P.M. |
1~1000ms |
| Erholungszeit |
100ms |
| Verminderungs-Übergangs-Geschwindigkeit |
0,1 | 50 dB/s |
| Rückflussdämpfung |
> DB 45 |
| Maximale sichere Eingangsleistung |
+20dBm |
| Kommunikationsschnittstelle |
RS232, USB, Steuerung RJ45 durch PC |
| Nacheichungs-Zeitraum |
2 Jahre |
| Operations-Temperatur |
0~ +40℃ |
| Lagertemperatur |
-30~+80℃ |
| Energie |
100~240 V |
| Maße |
235mm W, 55 Millimeter H, 320 Millimeter D |
| Gewicht |
3,0 Kilogramm |
Wechselstrom-Stromversorgungs-Anforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 ~240V-Wechselspannung, Frequenzbereich 48-66Hz, Funktionierenspannung 115V, wann der maximale Verbrauchsstrom 230mA ist; Funktionierenspannung 230V, höchst
Der maximale Verbrauchsstrom ist 120mA.
Das Netzanschlusskabel
Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie nur den Netzanschlusskabel Stecker in eine Steckdose mit Grundschutz an.
Leistungsmesser
Der Leistungsmesser leuchtet, wenn das Instrument an angetrieben wird.
Kommunikationsschnittstellen-Beschreibung
Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB-Schnittstelle und Schnittstelle RS232.
Die USB-Schnittstelle
USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.
Serielle Schnittstelle RS232
Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.
Die LAN-Schnittstelle
Arbeitsmodus: UDP-SERVER MODE
Optische Ertrag-/Inputschnittstelle
Verbindungsstückschnittstelle aus optischen Fasern für Laser-Signalausgabe. Ausgewählte FC-/PC oder FC-/APCverbindungsstücke und SMF- oder MMF-Faserarten entsprechend den Aufkleberanweisungen.
Synchroner Ertragausgang
SMA-Verbindungsstück. Wenn das Lichtquellemodul scannt, gibt der synchrone Ertragausgang ein Auslöseimpulssignal aus.
Produkteigenschaften:
Lichtdämpfung und optische Leistungsabgabe können schnell und genau eingestellt werden, und die Stabilisierungszeit der optischen Sendeleistung ist kleiner als Frau 100.
Der Mehrkanalabschwächer wird gleichzeitig, mehrfache Häfen werden gemessen gleichzeitig eingestellt und spart viel Maßzeit;
Eingebauter optischer Stromzähler der hohen Präzision stellt die Stabilität und die Genauigkeit der Energieüberwachung sicher;
Einfache Operation, intuitive grafische Benutzeroberfläche, Mehrkanaldatenvorschau gleichzeitig, Teststatus auf einen Blick;
Kleine, Kompaktbauweise. Mehrfache Geräte können besonders angefertigt werden, damit Kaskadengebrauch die Anzahl von Kanälen erweitert.
