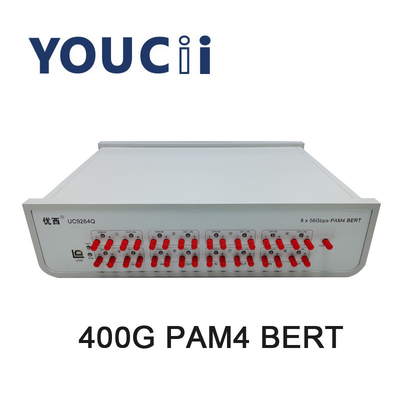

UC9264Q 400G PM4 BERT Tester PAM-Stützrate 14,0625, 26,5625, 28,9 GBD.
1. Signalcodierungsmodus: NRZ und PAM4, die zwischen Signale NRZ und PAM4 automatisch frei schalten können.
2. der synchrone Ertrag von acht Kanal, benutzt für die Prüfung 6.144g, 10G, 40G, 100G, 200G und 400G von Produkten, Fehlercodetest kann unabhängig sein oder der synchrone Test von acht Kanal.
3. Stützununterbrochene Fehlercodeentdeckungs- und -tIMING-Fehlercodeüberwachung, Funktion Hardware FEC der Unterstützungs KP4/KR4.
4. NRZ-Stützrate: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. PAM-Stützrate: 14,0625, 26,5625, 28,9 GBD.
6. NRZ stützt PRBS7, 9, 10, 11, 15, 23, PRBS31, verbraucherbestimmt.
Codeart der Unterstützungs PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, verbraucherbestimmt.
8. die Taktfrequenz der Frequenz Nichterfüllung 4, stützen ein Viertel, 1/8, 1/16, 1/32, 1, 64, 1/Frequenz als 128 Punkte.
9. Kommunikationsmodus: USB VERSTECKT. Kein Antrieb, Kommunikation mit Ausrüstung durch PC-PC-Software, gesetztes Fehlercodemeter und Testfehlercoderate.
Spezifikation
| Nein. |
Parameter |
Minute |
Art |
Maximal |
Einheit |
| 1 |
Signalkodierungsmodus |
NRZ/PAM4 |
|
| 2 |
Datenrate |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
Gbps |
| 3 |
Muster |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, BENUTZER PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Aufstieg und Abfallzeiten (20% bis 80%) |
|
14 |
35 |
pS |
| 5 |
Musterumkehrung |
Das Signal an der Empfängerseite wird automatisch aufgehoben |
|
| 6 |
Signalausgabeumfang (unsymmetrisch) |
200 |
800 |
1000 |
Millivolt |
| 7 |
Bammel der Datenausgabe 25G (Effektivwert) |
|
500 |
700 |
Rumpfstation |
| 8 |
Dateneingabe und Ausgabeschnittstelle |
Differenzial, Wechselstrom-Koppelung, 50-Ohm-Widerstand, Frau 2.92mm SMA |
|
| 9 |
Uhr heraus |
0,2 |
6,64 |
13,28 |
Gigahertz |
| 10 |
Datensignaleingangsempfindlichkeit (unsymmetrisch) |
|
50 |
|
mVpp |
| 11 |
Datenausgabeaugen-Diagrammgrenzübergang NRZ |
49 |
50 |
52 |
% |
| 12 |
Höhe des Auges PAM4 (jede Augenhöhe) |
80 |
110 |
200 |
Millivolt |
| 13 |
PAM-Augendiagrammlinearitäten |
0,95 |
0,98 |
1 |
|
| 14 |
Betriebstemperatur |
10 |
25 |
50 |
°C |
