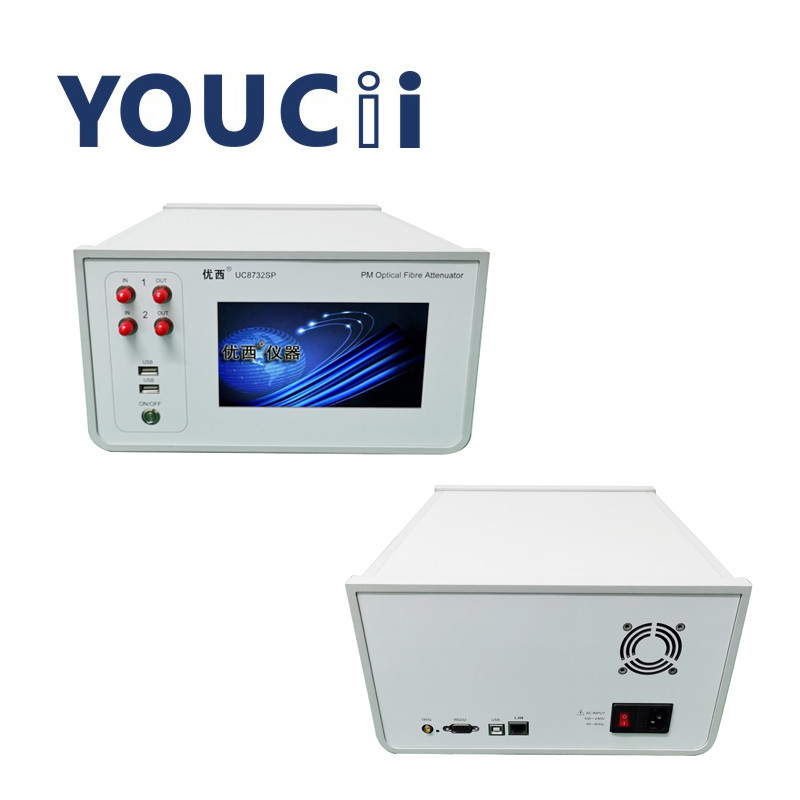

Dual-Channel-optischer Dämpfer mit Dämpferbereich von 0 bis 45 dB
Ein optischer Dämpfer ist eine sehr wichtige passive Glasfaservorrichtung, die die Energie des optischen Signals nach den Anforderungen des Benutzers abschwächen kann.Es wird häufig verwendet, um die optische Leistungsmarge zu absorbieren oder zu reflektierenDerzeit sind serialisierte optische Dämpfer im Bereich der optischen Kommunikation weit verbreitet, was den Anwendern Bequemlichkeit bringt.
Spezifikation
| Modell # |
UC8732SP |
| Leistungsumfang des Dämpfers |
0 bis 45 dB |
| Betriebswellenlänge |
1550 ± 5 nm |
| Einsetzungsverlust |
≤1,8 dB |
| Art der Faser |
8/125 um PMF |
| Typ des Steckers |
FC/APC-Anschluss |
| Verringerungsgenauigkeit |
≤ ± 0,1 dB (0 ~ 25 dB)
Bei der Leistungskontrolle ≤ ± 0,02 dB
|
| Wiederholbarkeit |
≤ ± 0,02 dB |
| Durchschnittszeit des Monitor-PM |
1 bis 1000 ms |
| Zeit der Abrechnung |
100 ms |
| Schleunigungsschnelligkeit |
0.1 ~ 50 dB/s |
| Rückkehrverlust |
> 50 dB |
| Maximale sichere Eingangsleistung |
+20 dBm |
| Touchscreen-Größe |
7" |
| Kommunikationsoberfläche |
RS232, USB, RJ45 |
| Umkalibrierungszeit |
2 Jahre |
| Betriebstemperatur |
0 ̊ +40°C |
| Speichertemperatur |
-30 ̊+80°C |
| Macht |
100 bis 240 V |
| Abmessungen |
280 mm W, 140 mm H, 320 mm D |
| Gewicht |
40,0 kg |
Anwendungen
Prüfung des aktiven optischen Moduls/Geräts:
Bei der Mehrkanalfehlermessung des optischen Transceivermoduls wird eine parallele Datenmessung realisiert.
Bei der Empfindlichkeitsmessung des optischen Empfangsmoduls wird die parallele schnelle und genaue optische Leistung eingegeben.
100 ms optische Leistungssteuerung Stabilisierungszeit, verbessern die Testeffizienz erheblich.
Prüfung zur Integration des optischen Kommunikationsnetzes:
Bei der Integration eines optischen Kommunikationsnetzes ist die Übertragungsleistung und die Netzmanagementfunktion zu prüfen.
Eigenschaften
Die optische Dämpfung und die optische Leistung können schnell und genau eingestellt werden, und die Stabilisierungszeit der optischen Leistungssteuerung beträgt weniger als 100 ms.
Mehrkanal-Dämpfer wird gleichzeitig eingestellt, mehrere Ports werden gleichzeitig gemessen, was eine große Zeitersparnis bedeutet;
Ein eingebautes optisches Hochpräzisions-Leistungsmessgerät gewährleistet die Stabilität und Genauigkeit der Leistungsüberwachung.
Einfache Bedienung, intuitive grafische Benutzeroberfläche, gleichzeitige Multi-Channel-Vorschau der Daten, Teststatus auf einen Blick;
Basierend auf der Windows-Systemplattform, einfach zu bedienen und zu bedienen.
Die Anforderungen an die Stromversorgung
Der UC8732SP entspricht den Vorschriften für Überspannungsebene II. Die Betriebsspannung beträgt 100 ~ 240 V Wechselspannung, der Frequenzbereich 48 ~ 66 Hz, die Betriebsspannung 115 V,Der maximale Verbrauchsstrom beträgt 230 mA.Bei einer Betriebsspannung von 230 V beträgt der maximale Verbrauchsstrom 120 mA.
USB-Anschluss
Die USB-Schnittstelle ist eine standardmäßige 4-Kern-B-Schnittstelle, die mit UC8732SP und PC verbunden werden kann, und das Instrument kann durch Überwachungssoftware gesteuert werden.
USB-Anschlusskabel
Die Länge des USB-Kabels darf 5 m nicht überschreiten. Ansonsten kann nur ein externer USB-Peripherieverlängerer verwendet werden. Im Allgemeinen kann die maximale Verlängerungslänge 50 m erreichen.
RS232 Serienanschluss
Die Serienanschlussparameter des Geräts werden auf einen festen Wert gesetzt.
Definition der RS232-Schnittstelle
