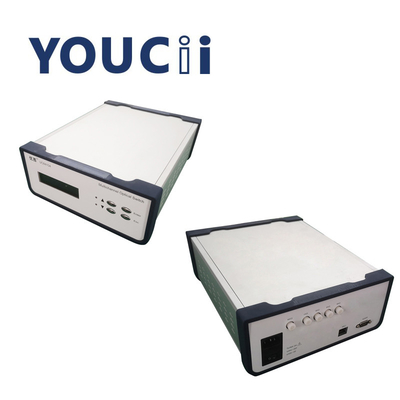

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge
Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge

Großes Bild :  Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge

Produktdetails:
Herkunftsort: China
Markenname: YOUCii
Modellnummer: U84104
Zahlung und Versand AGB:
Min Bestellmenge: 1 STÜCK
Preis: negotiate a price
Verpackung Informationen: Kartons
Lieferzeit: 2 Unkraut
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 5 pcs+ pro Jahr
Kontakt

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge

Beschreibung
Funktionierende Wellenlänge: 1260 | 1650nm Einfügungsdämpfung: DB ≤1.2
Rückflussdämpfung: ≥50dB Abhängiger Verlust der Wellenlänge: ≤0.25
Glasfasertyp: Inspektion (9/125UM, polarisationserhaltende Faser) Überwachen Sie den Hafen: RJ45、 RS-232
Schalterzeit: ≤ 10ms (angrenzende aufeinander folgende Schaltung) Lagertemperatur: -40 | + 80  C
sich wiederholend: DB ≤±0.05
Hervorheben:

Optischer 1x4-Desktop-Schalter

,

optischer 50-dB-Schalter

,

optischer Schalter mit 1650 nm Wellenlänge

TischplattenlWL-Schalter 1x4 mit hohem Kostenverlauf der Rückflussdämpfungs-≥50dB







TischplattenlWL-Schalter 1x4



Gebrauchsanweisungen

1. Strukturbeschreibung

1,1 Front Panel Description

Vorderteil

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge 0

(1) LCD-Anzeige: Sichtanzeigegerätadresse, gegenwärtiger Kanal und verwandte Information.
(2),▲ - oben Schlüssel; ▼ -- hinunter Schlüssel; Kommen Sie herein -- Bestätigen Sie Schlüssel; ESC -- Escape-Taste.
(3) Leistungsmesser Power1, Power2: zeigt das Arbeitsfähigkeitsspg.versorgungsteil an.

2. Rückseiten-Beschreibung

Rückseite

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge 1

(1) Schnittstelle des Ethernets RJ45, serielle Schnittstelle RS-232: Kommunikationsschnittstelle für Gerätüberwachungsdaten.
(2) Wechselstromschnittstelle: Inputschnittstelle von Wechselstrom-Stromversorgung für die Ausrüstung.
Beschreibung von optischen Häfen: Die Input-/Outputhäfen auf der Gerätplatte sind allgemeine Häfen. Kanalnummern 1, 2, 3 und 4 sind beziehungsweise.



3. Gerät-Verbindungs-Beschreibung

Beschreibung des Strahlengangs 3.1Internal

Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge 2

Schematisches Diagramm des internen Strahlengangs des LWL-Schalters 1 x 4



Spezifikationen

  • Modell
 U84104
Wellenlänge 1260 | 1650nm
Wellenlänge des Tests Nanometer 1310nm/1550
Einfügungsdämpfung DB ≤1.2
  • Wiederholbarkeit
 DB ≤±0.05
  • Rückflussdämpfung
 ≥50dB
  • Übersprechen
 ≥55dB
  • abhängiger Verlust der Polarisation
 ≤0.25
abhängiger Verlust der Polarisation ≤0.05
zugeschalteter Zeitraum ≤ 10ms (angrenzender Steuerschalter)
  • Faser Art
 Inspektion (9/125um, polarisationserhaltende Glasfaser)
  • Verbindungsstücke
 FC/PC
  • Überwachung des Hafens
 RJ45, RS-232
Arbeitsfähigkeitsspg.versorgungsteil doppelter Wechselstrom: 85 | 264 V (50/60Hz)
Betriebstemperatur -5 | + 60℃
Lagertemperatur -40 | + 80°C
Fahrgestelle Art
  • Tabelle-artiger Kasten (245×105×325 Millimeter)







Optischer 1x4-Desktop-Schalter mit Rückflussdämpfung von 50 dB bei 1650 nm Wellenlänge 3

Größe und Tag:

optische Netzwerkausrüstung 1550nm,

Einmodenfaserschalter 1550nm,

Faser-LWL-Schalter PC optische Schnittstelle
