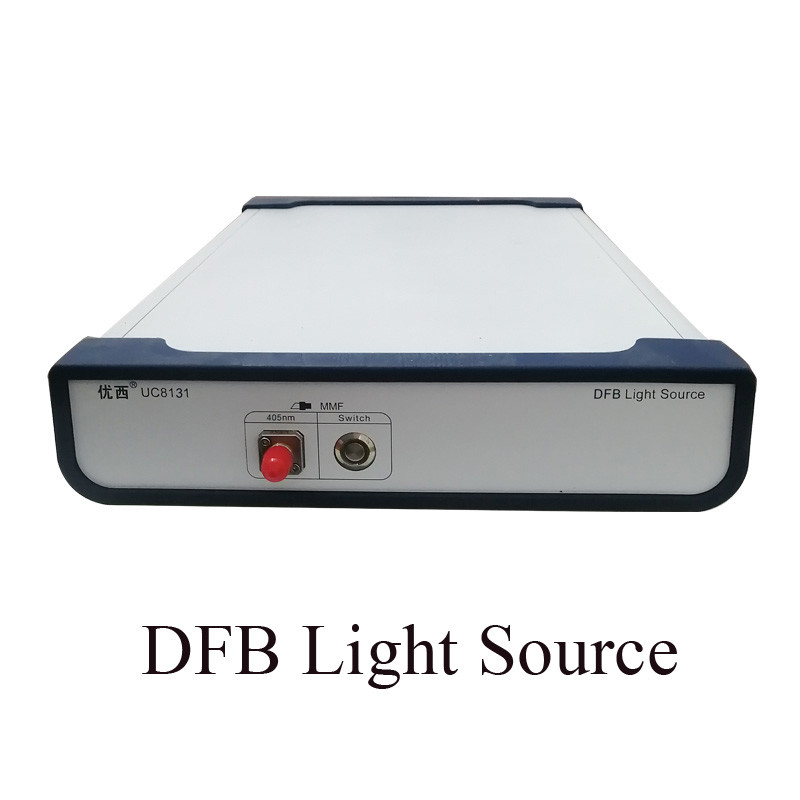

Spezieller Wellenlänge UC8131 Lasersender

Wir erwähnten
UC812n/UC813n kann Mehrkanallasersender für Geräte Verdrahtungshandbuchs CWDM verwendet werden, hohe Präzision Verdrahtungshandbuch-Geräte, optische Wellenleitergitterreihe AWG-Lehregeräte, planare optische Wellenleiter PLC-Geräte, optischer Verstärker EDFA und anderes allgemeines Faseroptikmaß und -anwendung. Insbesondere ist es für die Massenproduktion und die Entdeckung von PLCS von Kopplern und von planaren optischen Wellenleitern passend.
Spezieller Punkt
UC812n/UC813n hat Mehrkanallasersender die Eigenschaften der mit hohem Ausschuss Stabilität, kleiner, schneller Start und so weiter. Lichtquelleausrüstung kann mehrfache Kanäle des örtlich festgelegten WellenlängenLichtquelle-Ausgangssignals zur Verfügung stellen. Guangzhou-youxi kann 850, 980, 1250,1270 auch besonders anfertigen… 1610,1625 Nanometer und irgendeine Kombination von zwei oder vier oder mehr WellenlängenLichtquelle equipmen.

Produkt-Schnittstellen-Beschreibung

Die Front des Instrumentes

An der Rückseite des Instrumentes

Die Stromversorgungsanforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 | Wechselspannung 240V, der Frequenzbereich ist 48 | 66Hz, die Funktionierenspannung ist 115V, der maximale Verbrauchsstrom ist 230mA; Wenn die Funktionierenspannung 230V ist, ist der maximale Verbrauchsstrom 120mA.

Kommunikationsschnittstellen-Beschreibung
Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB und Schnittstelle RS232.

Die USB-Schnittstelle
USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.

Schnittstelle RS232
Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.

Lichtquelleausgabeschnittstelle
Lichtquelleverbindungsstückschnittstelle für Laser-Signalausgabe. Ausgewählte FC-/PC oder FC-/APCverbindungsstücke und SMF- oder MMF-Fasern entsprechend Faser Typenschild auf dem Instrumentenbrett.
Die Wellenlängenanmerkung zeigt den Wellenlängenwert des entsprechenden Kanals an.

Kanalschalterknopf
Nachdem das Instrument an angetrieben ist, beginnt Drehung auf dem Netzschalter und der Anzeigelampe des Kanalschalterknopfes zu blinken. Diesmal trägt das Instrument den Selbsttestzustand ein und die KanalAnzeigelampe erlischt, nachdem der Selbsttest abgeschlossen ist.
Der Betreiber sollte den entsprechenden Kanalhafen entsprechend der erforderlichen Wellenlänge vorwählen, den Schalterknopf leicht zu berühren und beleuchtet die Anzeigelampe. Wenn der Schalterknopf des Kanals stabil eingeschaltet ist, bedeutet es, dass der Laser des entsprechenden Kanals eingeschaltet worden ist und verwendet werden kann.
