UC8202   Stromzähler 2Channel

Ein Überblick über

   Ist OPTISCHER ZWEIKANALSTROMZÄHLER UC8202 eine verbesserte Version des optischen Leistungsmessungsinstrumentes der hohen Präzision und der breiten Palette von Guangzhou Youxi Company. Das Instrument liefert zwei unabhängige Stromzählerkanäle, die für direkte Messung der optischen Energie und des relativen Maßes des Lichtdämpfungsverlustes benutzt werden können.

   Kann optischer ZweikanalStromzähler UC8202 mit bloßer Faserbefestigung ausgerüstet werden, ist der Test bequemer und schnelle, große Anzeigen-Maßparameter HD LCD, das Gremium, das Knopf direkt die Parameter, die Operation einstellte, ist sehr einfach. Der Stromzähler nimmt eine neue Datenerfassung und eine Verarbeitungsmethode, mit einer größeren Leistungsmessungsstrecke, schnellere Wartegeschwindigkeit, höhere Stabilität an.

Benutzerschnittstellen-Beschreibung

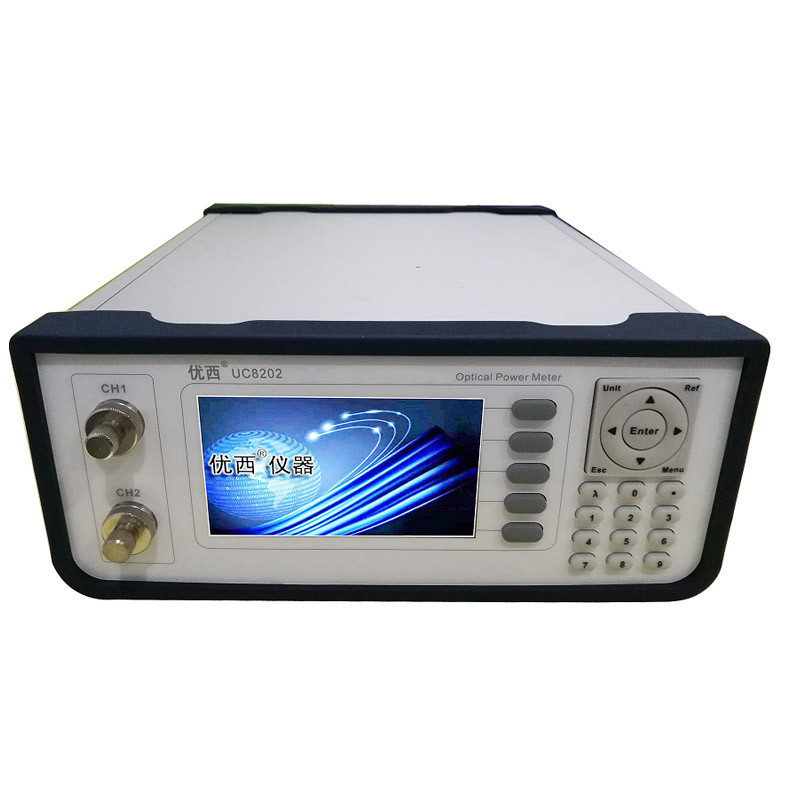

Vorderteil des Wirtes
Nehmen Sie den Desktop UC8202 als Beispiel:

Anzeige

   Der LCD zeigt Realzeitmaße der optischen Energie, der funktionierenden Wellenlängen, der EnergieBezugswert- und durchschnittlichenzeitwerte für beide Kanäle an.

Die Schlüssel

   Die Kontrollfunktions- und Parametereinstellung des Stromzählerinstrumentes werden durchgeführt, indem man die Taste drückt.

Optischer Inputkanal
Laser-Signaleingangschnittstelle, Adapter kann Standard-die FC-/PC oder FC-/APCadapterwählen Verbindung, spezifiziert vom Kunden, wenn sie das Produkt kauft.

Rückseite des Wirtes

Die Stromversorgungsanforderungen
Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 | Wechselspannung 240V, der Frequenzbereich ist 48 | 66Hz, die Funktionierenspannung ist 115V, der maximale Verbrauchsstrom ist 230mA; Wenn die Funktionierenspannung 230V ist, ist der maximale Verbrauchsstrom 120mA.

USB-Port
USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.

USB-Verbindungskabel
Die Länge des USB-Kabels kann 5 M. nicht übersteigen. Andernfalls nur eine aus dritter Quelle USB-Zusatzergänzung benutzt werden kann. Im Allgemeinen kann die maximale Auszugslänge 50 M. erreichen.

Serielle Schnittstelle RS232
Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.
