variabler optischer Abschwächer 4Ch mit Sendeleistungs-Einfügungsdämpfung ≤1.5dB

Er-kontrolliert optischer Abschwächer des Kanals UC8734 4 optisch

Produkt-Schnittstellen-Beschreibung

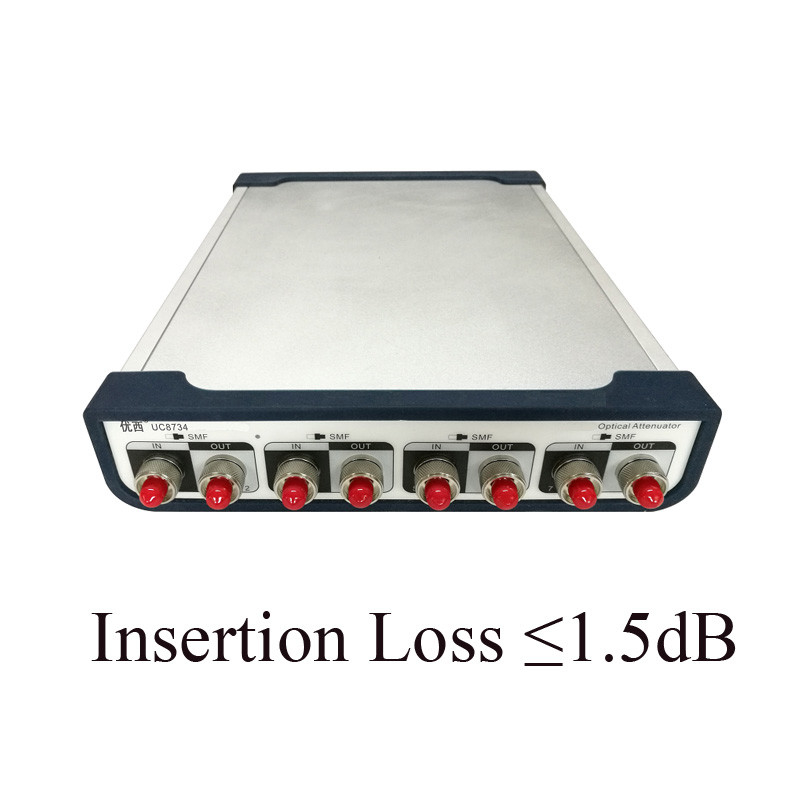

Die Front des Instrumentes

                                        UC8734 ist ein optischer Abschwächer des Monomode- mit 4 Kanälen

„IN“ ist der Lichtquelleeinlaß, und „HERAUS“ ist der Lichtquelleausgang.

An der Rückseite des Instrumentes

Wechselstrom-Stromversorgungs-Anforderungen

   Das Instrument stimmt mit Regelungen der Überspannungsklasse II überein. Die Funktionierenspannung ist 100 ~240V-Wechselspannung, Frequenzbereich 48-66Hz, Funktionierenspannung 115V, wann der maximale Verbrauchsstrom 230mA ist; Funktionierenspannung 230V, höchst
Der maximale Verbrauchsstrom ist 120mA.

Das Netzanschlusskabel

    Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie nur den Netzanschlusskabel Stecker in eine Steckdose mit Grundschutz an.

Leistungsmesser

   Der Leistungsmesser leuchtet, wenn das Instrument an angetrieben wird.

Kommunikationsschnittstellen-Beschreibung

   Es gibt zwei DFV-Anschlüsse auf der Rückplatte des Instrumentes, nämlich USB-Schnittstelle und Schnittstelle RS232.

Die USB-Schnittstelle

   USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an das Instrument und den PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.

Serielle Schnittstelle RS232

  Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.

Örtlich festgelegte Parameter:
Baud: 115.200
Zahl von Stellen: 8
Kontrolle: Kein
Endzahl: 1

Schnittstelle RS232

Die LAN-Schnittstelle

                                            Arbeitsmodus: UDP-SERVER MODE

Optische Ertrag-/Inputschnittstelle

   Verbindungsstückschnittstelle aus optischen Fasern für Laser-Signalausgabe. Ausgewählte FC-/PC oder FC-/APCverbindungsstücke und SMF- oder MMF-Faserarten entsprechend den Aufkleberanweisungen.

Synchroner Ertragausgang

   SMA-Verbindungsstück. Wenn das Lichtquellemodul scannt, gibt der synchrone Ertragausgang ein Auslöseimpulssignal aus.

Produkteigenschaften:

   Lichtdämpfung und optische Leistungsabgabe können schnell und genau eingestellt werden, und die Stabilisierungszeit der optischen Sendeleistung ist kleiner als Frau 100.
Der Mehrkanalabschwächer wird gleichzeitig, mehrfache Häfen werden gemessen gleichzeitig eingestellt und spart viel Maßzeit;
Eingebauter optischer Stromzähler der hohen Präzision stellt die Stabilität und die Genauigkeit der Energieüberwachung sicher;
Einfache Operation, intuitive grafische Benutzeroberfläche, Mehrkanaldatenvorschau gleichzeitig, Teststatus auf einen Blick;
Kleine, Kompaktbauweise. Mehrfache Geräte können besonders angefertigt werden, damit Kaskadengebrauch die Anzahl von Kanälen erweitert.
