Tischplattengenauigkeit 0.1dB der Programm-kontrollierte optische Abschwächer-Einfügungsdämpfungs-1.8dB

 Programm-kontrollierte optische Abschwächer-Einfügungsdämpfung 1.8dB Accuracy0.1dB

UC8130 Mehrkanal-DFB Lasersender

   Ist optischer Tischplattenabschwächer UC8310/UC8320 eine hohe Präzision, optisches Leitungsdämpfungsinstrument der breiten Palette. Die neue Datenerfassung und die Verarbeitungsmethode wird angenommen, die ein größeres SNR und eine schnellere Wartegeschwindigkeit hat, und kann einen großen und ununterbrochenen melodischen dynamischen Dämpfungsbereich von DB 0-60 erreichen.
Der optische Tischplattenabschwächer UC8310/UC8320 wird hauptsächlich für Kanal-Abgleich, Energiebalancieren, Gewinnsteigung und Leistungsanpassung in DWDM-System sowie optisches Maß und Anwendung von AWG-Lehre u. PLC-Komponenten, von optischen Verstärkern und von anderen allgemeinen Glasfasern benutzt.

Nehmen Sie UC8310 als Beispiel:

Benutzerschnittstellen-Beschreibung

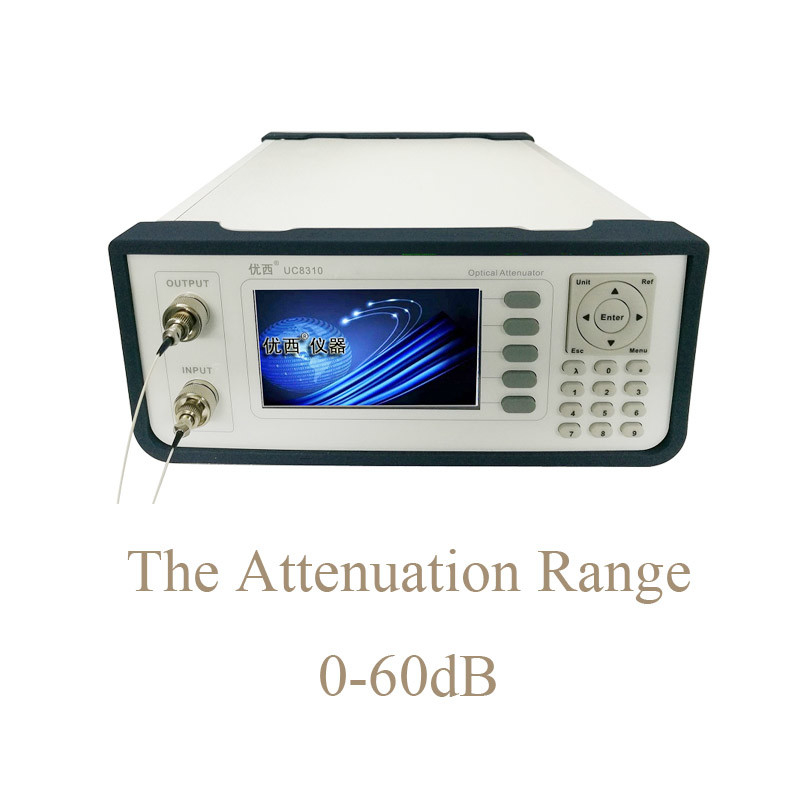

Vorderansicht des Wirtes

   Optische Ausgabebausteine und optische Inputhäfen sind FC-/PChäfen. Nehmen Sie UC8310 als Beispiel:

Die Stromversorgungsanforderungen

   Der benchtop UC8310/UC8320 optische Abschwächer stimmt mit Regelungen Überspannung Klasse II überein. Die Funktionierenspannung ist 100 | Wechselspannung 240V, der Frequenzbereich ist 48 | 66Hz, die Funktionierenspannung ist 115V, der maximale Verbrauchsstrom ist 230mA; Wenn die Funktionierenspannung 230V ist, ist der maximale Verbrauchsstrom 120mA.

Stromkabel-Anforderungen

   Entsprechend internationalen Sicherheitsnormen wird das Instrument mit einem Netzanschlusskabel mit 3 Kernen ausgerüstet, das nationalen Standards entspricht. Schließen Sie das Stromkabel nur an die Netzdose mit Grundschutz an.

Kommunikationsschnittstelle

USB-Port

   Die USB-Schnittstelle ist eine Standard4 Kern Bschnittstelle, die an UC8310/UC8320 und PC angeschlossen werden kann, und das Instrument kann gesteuert werden, indem man Software überwacht.

USB-Verbindungskabel

   Die Länge des USB-Kabels kann 5 M. nicht übersteigen. Andernfalls nur eine aus dritter Quelle USB-Zusatzergänzung benutzt werden kann. Im Allgemeinen kann die maximale Auszugslänge 50 M. erreichen.

Serielle Schnittstelle RS232

   Die Parameter der seriellen Schnittstelle des Instrumentes werden auf einen festen Wert eingestellt. Die Einstellungen Parameter der seriellen Schnittstelle des Computers müssen die Instrumentparameter Einstellungen zusammenbringen.

Definition der Schnittstelle RS232 Stift

RS232 wird an das Kabel angeschlossen

Definition des Steckerstifts des Kabels der Verbindung RS232:

Anmerkung: Für Kommunikation der seriellen Schnittstelle Gebrauchsnull-modem, zum des Kabels anzuschließen.
