235mm Breitbandlichtquelle-multi Band-optionale Energiedichte -30dBm

Breitband-Lichtquelle Mehrbandoptional Leistungsdichte -30 dBm

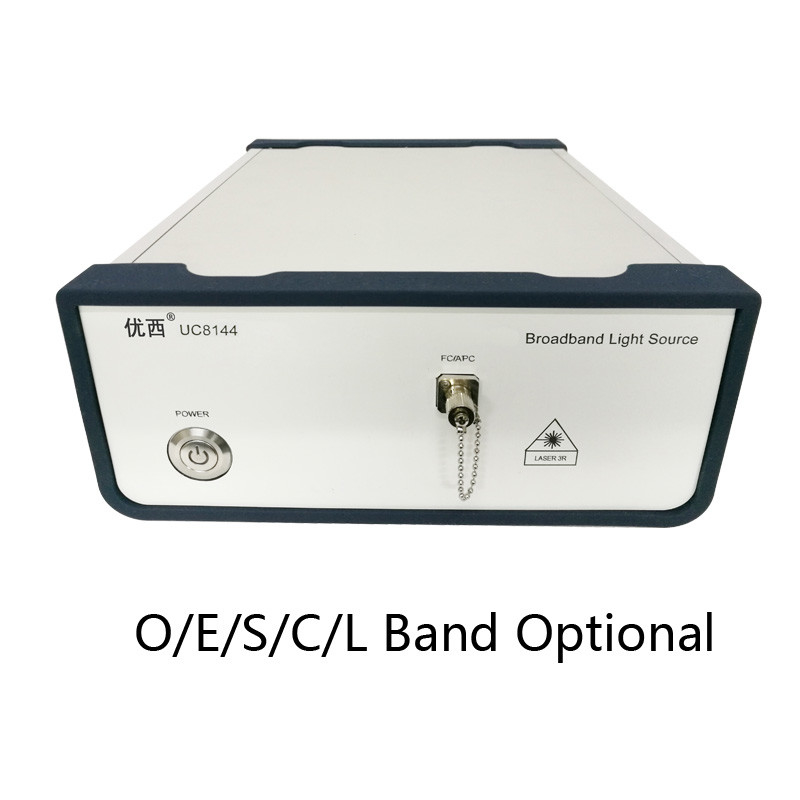

UC8144 Breitbandlichtquelle

Gebrauchsanweisung

1- Die Stromversorgung.

Bevor Sie das Gerät starten, prüfen Sie, ob die Eingangsspannung die Nenn-Eingangsspannung des Geräts entspricht und ob die Erdung gut ist.Die Lichtquelle verwendet eine 220V AC 50Hz AC-Stromversorgung.

2.Schlüsselbereich Beschreibung

 Stromschalter:Nach dem Anschließen des Stromkabeln schalten Sie diesen Stromschalter des Geräts ein, und der Stromindikator leuchtet auf.

Laserschalter ON-Taste:drücken Sie diese Taste, um das Laserlicht ein- oder auszuschalten, aber die Lichtquelle im Inneren des Laserschutzes, die mit Hilfe der Softwaretechnologie zum langsamen An- und Abschalten verwendet wird,Es dauert 30 Sekunden, um das Licht normal einzuschalten oder vollständig auszuschalten.Die Lichtquelle hat eine Speicherfunktion. Wenn der Laser eingeschaltet ist, wird die Lichtquelle mit einer Lichtquelle ausgestattet.Die Ausgangsleistung der Lichtquelle wird automatisch auf die letzte Ausgangsleistung zurückgeführt..

3.An-/Aus-Maschine Anleitung

Startsequenz:

1) Drücken Sie den Stromknopf, um den Strom einzuschalten
2) Entfernen Sie die Ausgangskappe des Lasers und schließen Sie den passenden Springer an.
3) Wählen Sie die Taste Laser ON, um den Laser zu öffnen.

Anmerkung:1Nach dem Ausschalten der Stromversorgung sollten mindestens 30 Sekunden vergangen sein, bis die Stromversorgung wieder gestartet werden kann, da sonst die Lebensdauer des Lasers beeinträchtigt wird.
2, benötigt die stabile Arbeit der Lichtquelle 30 Minuten, um die Aufwärmzeit zu starten.

Abschaltsequenz:
1) Wählen Sie die Taste Laser ON.
2) Drücken Sie den Stromknopf, um die Stromversorgung abzuschalten.

4.Anzeiglicht
Leistungsindikator Leistungsindikator: Wenn die Stromversorgung normal ist, ist die Anzeige rot.
Laser auf Indikator: Der Laser ist grün, wenn er normal gestartet wird.

1.Stabilitätsaspekte: Die Lichtquelle ist sehr stabil. Um die Stabilität des Produkts während des Gebrauchs zu gewährleisten, beachten Sie bitte Folgendes:
1) Vor dem Gebrauch stellen Sie bitte sicher, dass die Ausgangs-Schwanzfaser-Endfläche sauber ist, insbesondere wenn auf der Ausgangs-Endfläche Schmutz vorhanden ist, dies wirkt sich auf die Ausgangsoptische Leistung und Stabilität aus.
2) Vermeiden Sie die Verwendung des Produkts in schmutzigen und vibrierenden Umgebungen. Das Produkt enthält präzise optische Komponenten.die zu einer Verringerung der Stabilität des Produkts führen.
3) Vermeiden Sie die Verwendung des Produkts in einer Umgebung mit großen Temperatur- und Luftfeuchtigkeitsschwankungen.Der angegebene Stabilitätsindex wird in einem kleinen Bereich von Umweltveränderungen angegeben.Wenn sich die Temperatur und die Luftfeuchtigkeit stark verändern, wird das Gerät automatisch ein stabiles Gleichgewicht herstellen, während dessen die Stabilität schlechter wird.Eine gewisse Wärmestabilisierung ist erforderlich, wenn die Vorrichtung gestartet wird. 30 Minuten sind empfohlen.
4) Verwenden Sie den optischen Springer mit guter Qualität und der dem Gerät entsprechenden Schnittstelle, um die Steckdose zu verbinden. Grundsätzlich ist es besser, je kürzer der Springer ist, und lassen Sie den Springer nicht frei bewegen..

2. Lichtkontrolle mit Reflektion:
Bei Hochleistungslasern kann jedes reflektierte Licht zu einem instabilen Betrieb des Lasers oder sogar zu Schäden am Laser führen.schlechter Return Loss Index von Geräten, und Licht selbst oder andere Wellenlängen, die durch bestimmte optische Pfadstrukturen in den Laser gebracht werden.Sicherstellen, dass kein reflektiertes Licht in die Vorrichtung gelangt.

3.ESD-Prävention:
Der interne Laser und einige Chips sind elektrostatisch empfindliche Geräte.die Vorrichtung kann irreparabel beschädigt seinDaher wird empfohlen, dass: Das Gerät gut geerdet ist und der Bediener elektrostatische Schutzmaßnahmen ergreift.

4Stromversorgung:
Stellen Sie sicher, dass die Eingangsstromversorgung innerhalb des von den Spezifikationen des Geräts geforderten Spannungs- und Strombereichs liegt, und schalten Sie den Strom nicht versehentlich aus, wenn das Gerät verwendet wird.

5- Persönliche Sicherheit:
Nicht direkt in die Endfläche des Glasfaserausgangs schauen, wenn die Lichtquelle arbeitet, egal ob es sich um die Lichtquelle oder den externen Anschlussanschluss handelt.Lassen Sie Ihre Haut nicht direkt starkem Licht aussetzen., die zu schweren Verletzungen führen können.
