Produktdetails:
|
Funktionierende Wellenlänge: | 1260 | 1650nm | Einfügungsdämpfung: | DB ≤1.2 |
---|---|---|---|
Rückflussdämpfung: | ≥50dB | Wellenlängen-abhängiger Verlust: | ≤0.25 |
Art aus optischen Fasern: | Inspektion (9/125UM, polarisationserhaltende Faser) | Überwachen Sie den Hafen: | RJ45、 RS-232 |
Schalterzeit: | ≤ 10ms (angrenzende aufeinander folgende Schaltung) | Lagertemperatur: | -40 | + 80 C |
sich wiederholend: | DB ≤±0.05 | ||
Hervorheben: | LWL-Schalter 1650nm,TischplattenlWL-Schalter 1x4 |
TischplattenlWL-Schalter 1x4 Funktions-Wellenlänge 1260 | 1650nm
TischplattenlWL-Schalter 1x4
Gebrauchsanweisungen
1. Strukturbeschreibung
1,1 Front Panel Description
Vorderteil
(1) LCD-Anzeige: Sichtanzeigegerätadresse, gegenwärtiger Kanal und verwandte Information.
(2),▲ - oben Schlüssel; ▼ -- hinunter Schlüssel; Kommen Sie herein -- Bestätigen Sie Schlüssel; ESC -- Escape-Taste.
(3) Leistungsmesser Power1, Power2: zeigt das Arbeitsfähigkeitsspg.versorgungsteil an.

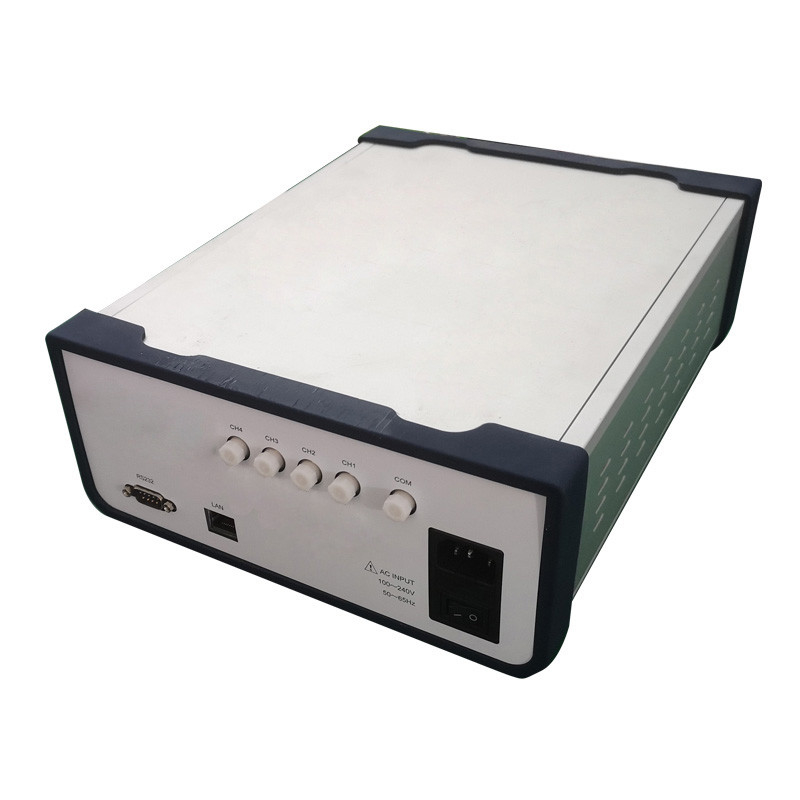

1,2 Rückseiten-Beschreibung
Rückseite
(1) Schnittstelle des Ethernets RJ45, serielle Schnittstelle RS-232: Kommunikationsschnittstelle für Gerätüberwachungsdaten.
(2) Wechselstromschnittstelle: Inputschnittstelle von Wechselstrom-Stromversorgung für die Ausrüstung.
Beschreibung von optischen Häfen: Die Input-/Outputhäfen auf der Gerätplatte sind allgemeine Häfen. Kanalnummern 1, 2, 3 und 4 sind beziehungsweise.
2. Gerät-Verbindungs-Beschreibung
2,1 interne Strahlengangbeschreibung
Schematisches Diagramm des internen Strahlengangs des LWL-Schalters 1 x 4
2,2 Kommunikationsschnittstellen-Verbindung Beschreibung
(1) RS 232-Schnittstelle
Wenn Sie ein Gerät an einen Computer anschließen, benutzen Sie ein Kabel der seriellen Schnittstelle DB9 Kreuzmit Löchern an beiden Enden. Das heißt, werden Stift #2 und Stift #3 an beiden Enden gekreuzt, wird Stift #5 an beiden Enden angeschlossen, und der Rest der Stifte werden nicht angeschlossen.
(2) Schnittstelle des Ethernets RJ45
Wenn Sie ein Gerät an einen Computer durch einen Schalter anschließen, benutzen Sie ein direktes Kabel (die verdrahtende Reihenfolge an beiden Enden ist 1 orange und weiß, 2 Orange, 3 grün und weiß, 4 Blau, 5 blau und weiß, 6 grün, 7 braun und weiß, 8 braun). Wenn das Gerät direkt an den Computer angeschlossen wird, sollten Querdrähte benutzt werden (ein Ende ist: 1 orange-weiß, 2 Orange, 3 grün-weiß, 4 Blau, 5 blau-weiß, 6 grün, 7 braun-weiß, 8 braun; Das andere Ende ist: 1 - grünes weißes, 2 - grün, 3 - orange weißes, 4 - Blau, 5 - blaues weißes, 6 - Orange, 7 - braunes weißes, 8 - braun).
3. Plattenoperationsanweisungen
(1) Tastaturverschluß: Die Kommunikationsschnittstelle des Kanalgerätes sendet entsprechende Befehle einzustellen, ob die Schlüssel auf der Platte werden verwenden lassen. Sehen Sie „Übertragungsprotokoll-Beschreibung“ für Details. Wenn der Plattenschlüssel zugeschlossen wird, können die entsprechenden Parameter nicht durch die Platte eingestellt werden.
(2) Einstellung, ob die Anfangsschnittstelle Kanaldurchschaltung erlaubt.
■Das Verfahren für Kanalschalter die Anfangsschnittstelle an erlauben: ① Presse kommen herein, um das Menü einzutragen, wenn Sie den Knopf bedrängen, um zu erlauben, dass er benutzt wird. ② Presse „▲“ oder „▼“ Schlüssel „1. Kanalverschlusseinstellung“ vorwählen; ③ Presse „kommen“ herein, um hereinzukommen. ④ Presse „▲“ oder „▼“ Schlüssel vorwählen, „Schalter zu erlauben“; ⑤ Presse „kommen“ herein, um die Fertigstellung zu bestätigen. ⑥ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
■Das Verfahren für einen Kanalschalter an zuschließen eine Anfangsschnittstelle: (1) kommen Presse herein, um das Menü einzutragen, wenn Sie erlauben, dass sie benutzt wird. ② Presse „▲“ oder „▼“ Schlüssel „1. Kanalverschlusseinstellung“ vorwählen; ③ Presse „kommen“ herein, um hereinzukommen. ④ Presse „▲“ oder „▼“ Schlüssel „Verriegelungsschalter“ vorwählen; ⑤ Presse „kommen“ herein, um die Fertigstellung zu bestätigen. ⑥ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
(3) Kanaldurchschaltung
(5) stellte die Zeit des selbstsuchenden Lesens ein und beginnt selbstsuchendes Lesen
■Presse das ① Schlüssel, zum des Menüs einzutragen. ② Presse „▲“ oder „▼“ Schlüssel „4. automatische Scan Einstellungen“ vorwählen; ③ Presse „kommen“ herein, um hereinzukommen. ④ drücken das Schlüssel„▲“ oder „▼“, um die „Stunde“ des Scan-Abstands vorzuwählen; ⑤ drücken „eingeben“ Schlüssel, um zu bestätigen; ⑥ Presse „▲“ oder „▼“ Schlüssel „Minuten“ vorwählen; ⑦ drücken „eingeben“ Schlüssel, um zu bestimmen; ⑧ Presse „▲“ oder „▼“ Schlüssel „an zweiter Stelle“ vorwählen; ⑨ Presse kommen herein. Wenn die Zeit nicht null ist, wird automatischer Scan begonnen. ⑩ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
■Während des selbstsuchenden Lesens gibt es drei Möglichkeiten auf, der Platte zu scannen aufzuhören: (1) wenn die Anfangsschnittstelle Kanalschalter, Presse „▲“ oder „▼“ Kanäle schalten lässt, um zu scannen aufzuhören; ② Schalterkanäle unter „der 2. Kanal-obligatorischen Auswahl“ zu scannen aufzuhören. ③ im Menü „4. automatische Scan Einstellungen“ stellte den Abtastzeitabstand auf „00 Stunden, 00 Minuten, 00 Sekunden“ ein, um zu scannen aufzuhören.
(6) Einheitenadresseeinstellung, die benutzt werden kann, um mehrfache Geräte mit verschiedenen Adressen im Falle der festen Betriebsmittel der seriellen Schnittstelle zu steuern.
■Presse das ① Schlüssel, zum des Menüs einzutragen. ② Presse „▲“ oder „▼“ Schlüssel „die 5. Adreßeinstellung“ vorwählen; ③ Presse „kommen“ herein, um hereinzukommen. ④ Presse „▲“ oder „▼“ Schlüssel „neue Adresse“ vorwählen; ⑤ Presse „kommen“ herein, um die Fertigstellung zu bestätigen. ⑥ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
(7) kann die Einstellung des Bauds der seriellen Schnittstelle die Einstellungen von verschiedenen Bauds treffen. Das Baud kann eingestellt werden, wie folgt: 1200, 2400, 4800, 9600, 19200, 57600, 115200, normalerweise eingestellt als 19200. (Anmerkung: Die Baud Einstellungen treten erst nach einen Wiederanlauf.) in Kraft
■Presse das ① Schlüssel, zum des Menüs einzutragen. ② Presse „▲“ oder „▼“ Schlüssel „eine 6.-Baud-Festlegung von Tarifen“ vorwählen; ③ Presse „kommen“ herein, um hereinzukommen. ④ Presse „▲“ oder „▼“ Schlüssel „Baud“ vorwählen; ⑤ Presse „kommen“ herein, um die Fertigstellung zu bestätigen. ⑥ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
(8) LCD-Hintergrundbeleuchtungsverzögerungseinstellung
■Presse das ① Schlüssel, zum des Menüs einzutragen. ② Presse „▲“ oder „▼“ zum Vorwählen „7. LCD die Hintergrundbeleuchtung“; ③ Presse „kommen“ herein, um hereinzukommen. ④ drücken das Schlüssel„▲“ oder „▼“, um die Verzögerungszeit vorzuwählen; ⑤ drücken „eingeben“ Schlüssel, um zu bestätigen; ⑥ während des ganzen Prozesses, Presse ESC, zum vorhergehenden Schritt zurückzugehen.
(9) Fehlermeldungsaufforderung
■Fehler 1 -- zeigt einen Datenüberlauf an.
■Fehler 2 - zeigt an, dass der optische Lastschalter falsch funktioniert.
.4. Beschreibung der oberen Computerüberwachung
Das Gerät kann Steuersignale vom Computer durch die Schnittstelle RS-232 (oder RS-485) auf dem Vorderteil, automatisches Maß oder Echtzeitüberwachung (unter Verwendung der Überwachungsanlage der seriellen Schnittstelle oder der Software der seriellen Schnittstelle) oder Fernüberwachung empfangen durch den Ethernet-Anschluss zu verwirklichen.
4.1. Programmsteueranweisung
(1) kann dieses Instrument eine Anweisung nur auf einmal durchführen. Normalerweise Wartezeit, bis das Programm den entsprechenden Wert zurückbringt, bevor es die folgende Anweisung einträgt.
(2) benutzen bitte Großbuchstaben.
(3) gab die scharfe Klammer „u. LT ein; “ in der tatsächlichen Operation. Als öffnender Charakter Klammern „>“ als Abschlussprogramm.
